操作说明

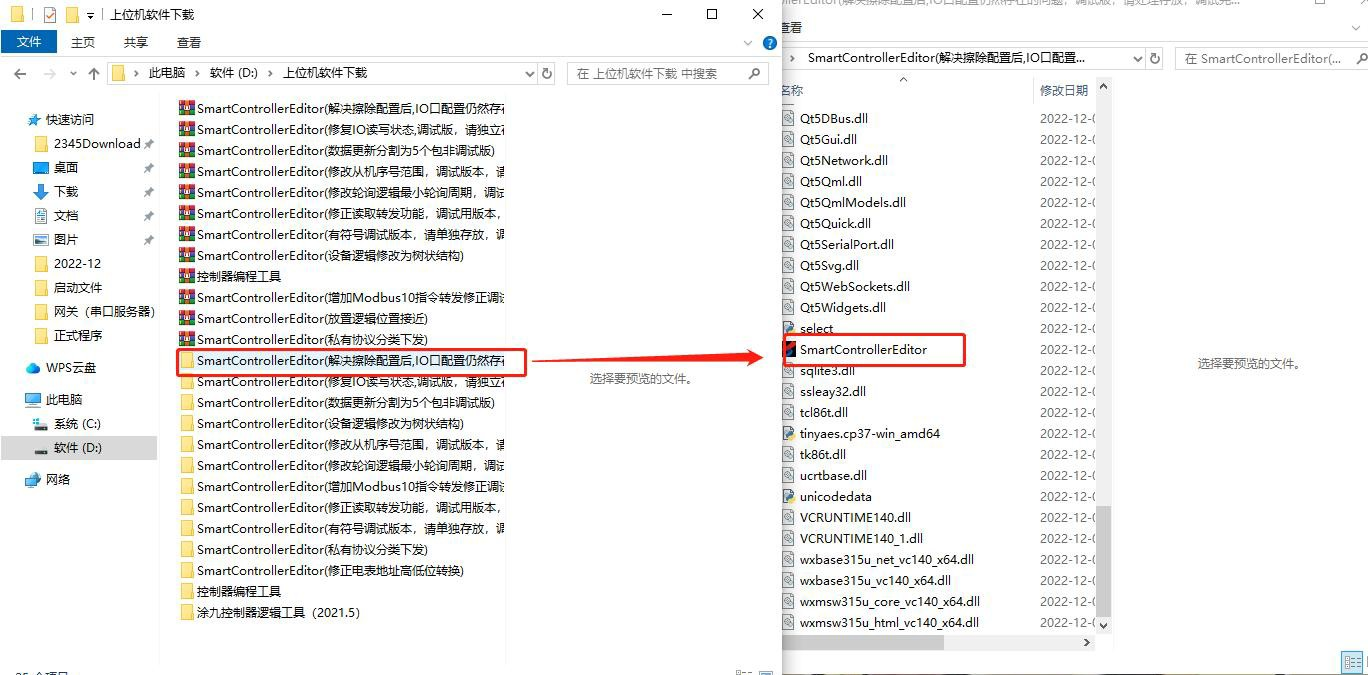

如图 3 所示，拿到上位机压缩包之后，解压到当前文件夹，双击进入解压的文件夹，拖到最后，双击“SmartControllerEditor.exe”可打开软件
![](/media/202509/fdad5b4d7b9143ae87c68678125b68285664.png)
图 3 打开“SmartControllerEditor.exe”软件
## 6.1.设备通信
||
| --- |
| DDC 模块（CW.MD.8744）设备出厂默认 ID：00 |
| 设备 IP：192.168.2.145；客户端端口号：1024 |
| 网关 IP：192.168.2.1 |
| 子网掩码：255.255.255.0 |
| 服务器 IP：192.168.2.125；端口号：3025 |
| 串口波特率：9600bps,数据位：无校验，数据位：8 位，停止位：1 位 |
### 6.1.1.UDP 连接

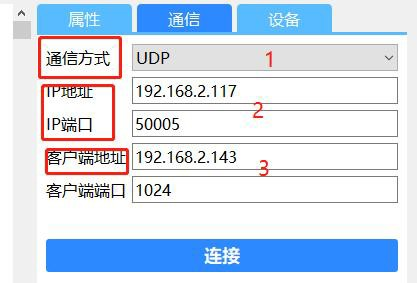

如图 4 所示，点击“通信”，通信方式选择“UDP”，IP 地址为本机电脑IP 地址，IP 端口为服务器端口号，客户端地址为控制器 IP地址，客户端端口为“1024”，点击连接；
![](/media/202509/da679e10287b4ca79eb5a0039ddab6a23496.png)

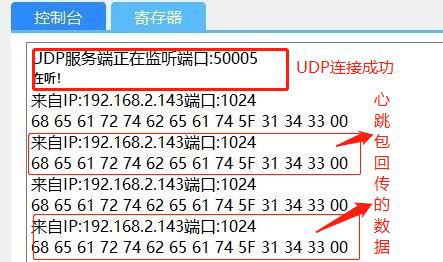

如图 5 所示，连接成功后“控制台”会出现以下信息，并不间断回传心跳信息
![](/media/202509/95a4bed18c2a484e95c97d4432c897c25035.png)

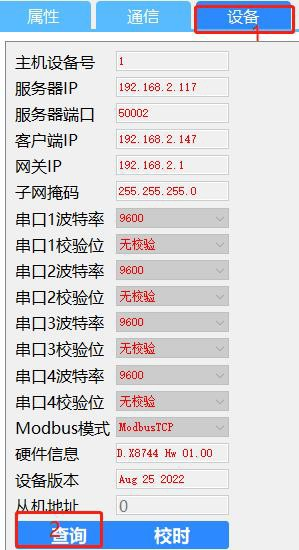

如图 6 所示，点击“设备”--“查询”可读取控制器基本配置信息，设备信息下的字体在点击查询后从黑色变为红色，最后又转回黑色。
![](/media/202509/3b5aabc4615e44cf9e6e08ebc354387c5335.png)
图 6 设备信息查询

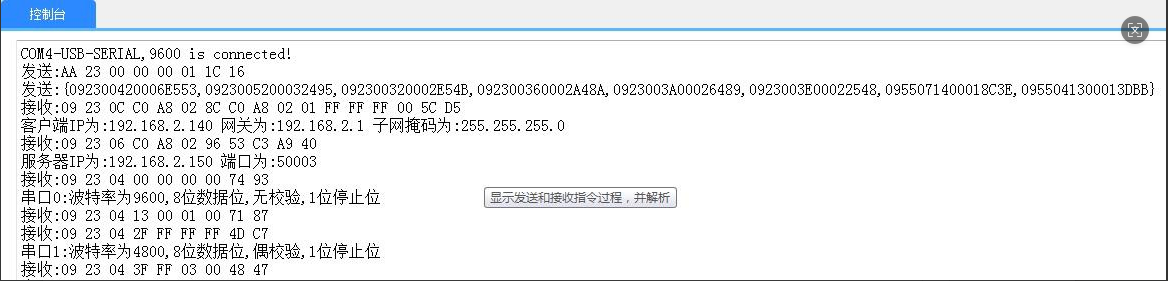

如图 7 所示，查询成功“控制台”会回传设备基本配置信息
![](/media/202509/8d3018c737f84fe3ba46daa9b41f09a67763.png)
图 7 控制台回传信息
### 6.1.2.TCP 连接

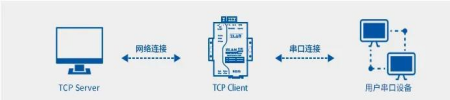

数据流向
如图 8 所示
![](/media/202509/1a0884eeb9af44e783dc50f9ed1b7cf63214.png)
图 8 数据传输流量
TCP 模式查询前，需要通过 485 或者udp 将协议改成modbus-rtu协议

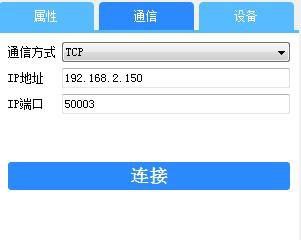

如图 9 所示，点击“通信”，通信方式选择“TCP”；IP 地址为 “服务器端IP 地址”；IP 端口为“服务器端口号”，点击连接。
![](/media/202509/be0880c13b7446a1b6355d764f035fc19629.png)
图 9 TCP 连接

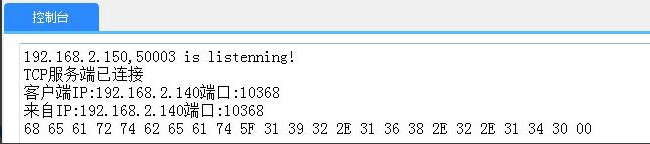

如图 10 所示，连接成功后，“控制台”会出现以下信息，并定时回传心跳信息
![](/media/202509/193a2f4dc1624ae59aff81eef7808f7f6032.png)
图 10 成功连接与数据回传
如图 11 所示，点击“设备”--“查询”可读取控制器基本配置信息，设备信息下的字体在点击查询后从黑色变为红色，最后又转回黑色。

![](/media/202509/69829ef2233f4251b7b1b204b2522bcd9744.png)
图 11 设备查询
### 6.1.3.串口连接

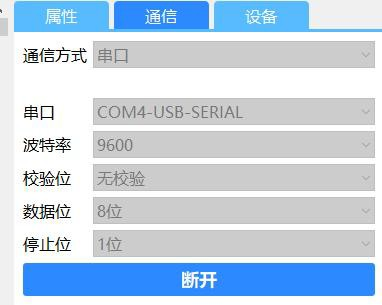

如图 12 所示，点击“通信”，通信方式选择“串口”、波特率-9600、校验位-无校验、数据位-8 位、停止位-1 位，点击连接。
![](/media/202509/467ce96c4ea24b94993cfc2291b2e6304847.png)
图 12 串口连接
如图 13 所示，连接成功后，“控制台”会出现以下信息
![](/media/202509/2589b6a012564c0a87b08bdad10a94815908.png)
图 13 串口连接提示
如图 14 所示，点击“设备”后，点击“查询”可读取控制器基本配置信息
![](/media/202509/1520fd3fddd04190b8be8988d506cc565778.png)
图 14 串口查询参数
### 6.1.4.注意事项
DDC、TCP 通信方式默认为Modbus-TCP 协议，该协议为后台对接常用协议，如果想通过 TCP 模式查询设备信息，可以先通过 UDP 模式更改为Modbus-RTU 协议。
## 6.2.主从设备信息设置和读取
### 6.2.1.主从信息设置

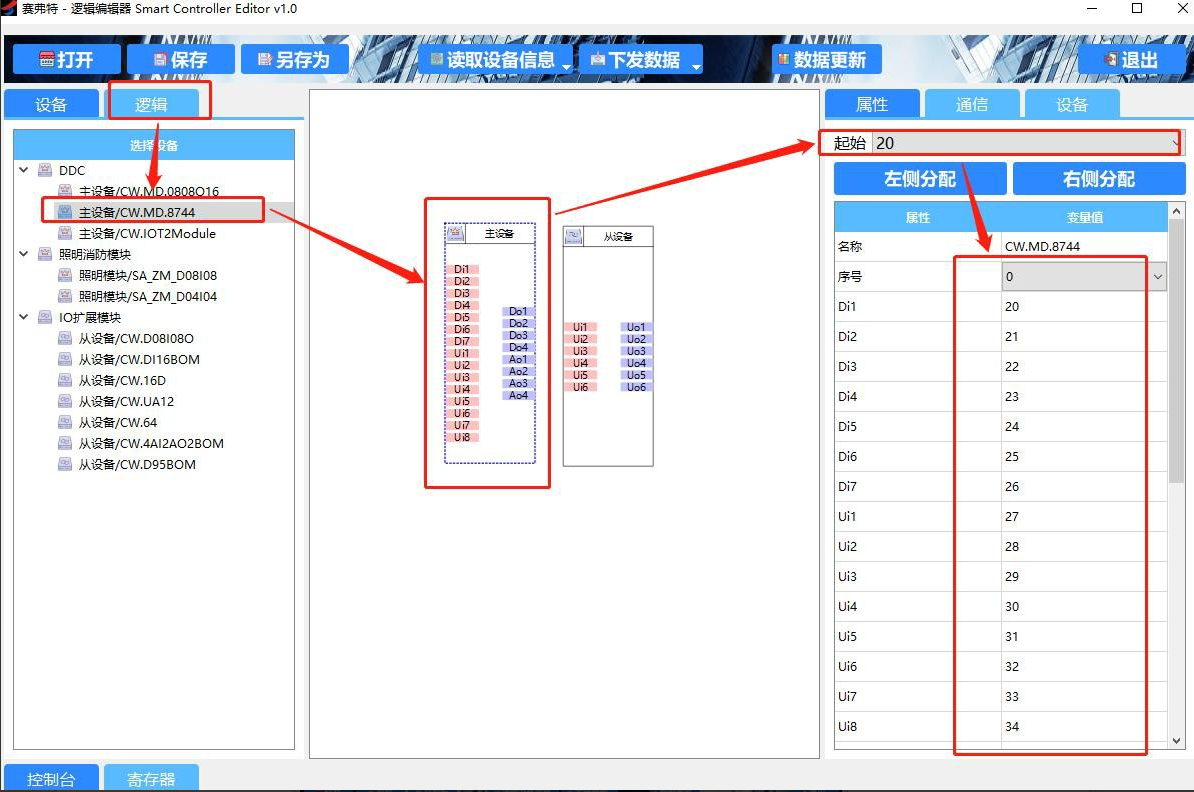

如图 15 所示，在左侧窗口中点击“设备”，选择并拖出已连接的主设备和从设备，先对主机的IO 地址进行分配
![](/media/202509/4b0a6d012bb747fba38cb583e33655fb5728.png)
图 15 主机IO 地址分配

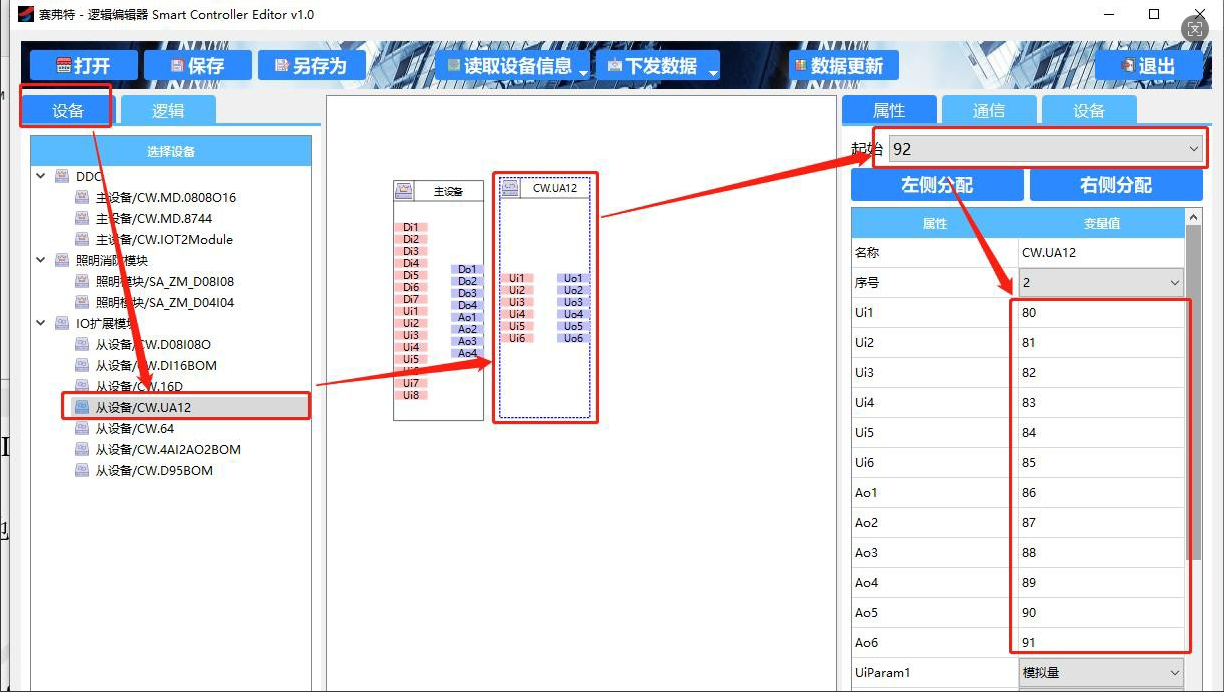

然后对从设备的IO 地址进行分配，如图 16 所示；
![](/media/202509/dd336c772d084091813c5174a08faec42521.png)
图 16 从机IO 地址分配
注意：从机地址请按设备信息下发时候从机序号对应进行设置，否则无法进行从机IO 读写操作

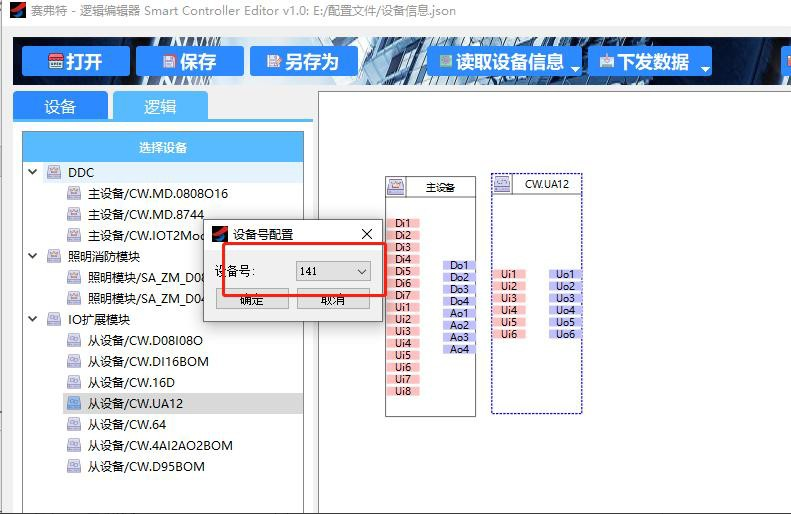

如图 17 所示，配置好主从信息后选择设备号
![](/media/202509/d586b9a8e71c45de91fd9e16daae27425816.png)
图 17 设备号选择

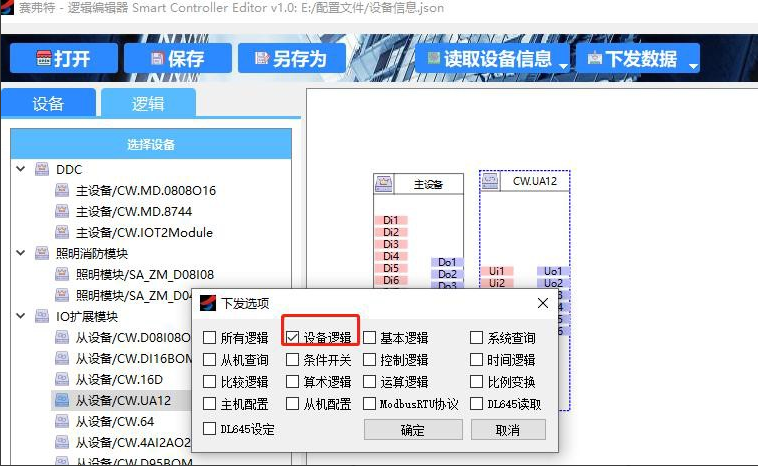

下发选项勾选“设备逻辑”，然后点击确定进行下发，如图 18 所示；
![](/media/202509/f8a2d190fa274051b9862972a1441fed5801.png)
图 18 下发选项选择
### 6.2.2. 主从信息读取

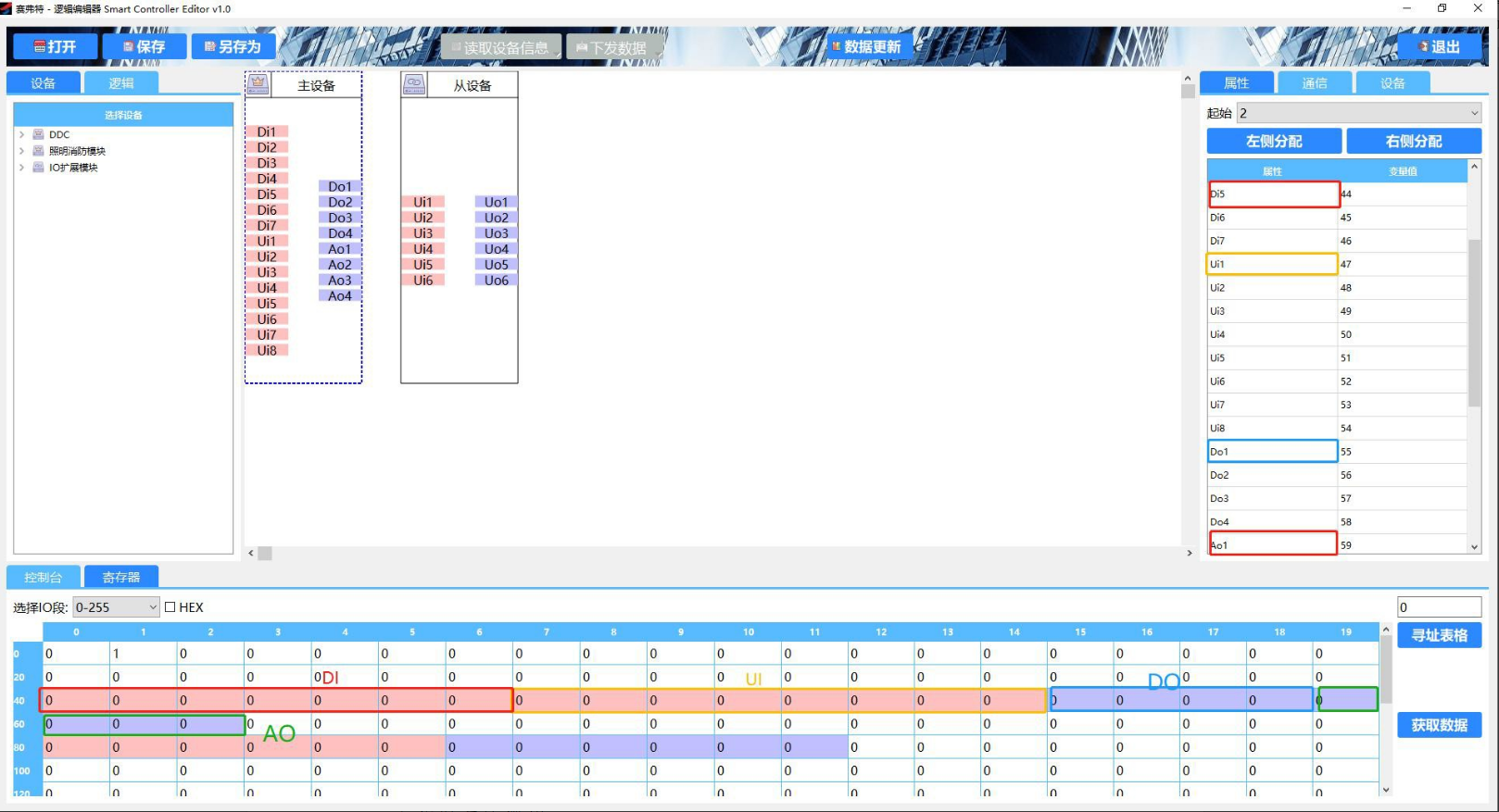

选择“读取设备信息”后“读取主从信息”可以读取保存在设备里的 IO 表配置，点击“数据更新”，选择主机号，可以在寄存器页面直观显示 DI 和 DO 以及 UI 和 AO 的地址，可以在寄存器页面进行 IO 读写，如图 19 所示；
![](/media/202509/0c216c2fca95411fa7412471f4cf4b073369.png)
图 19 读取设备信息
