逻辑场景控制

## 8.1.基本逻辑
### 8.1.1.常规开关

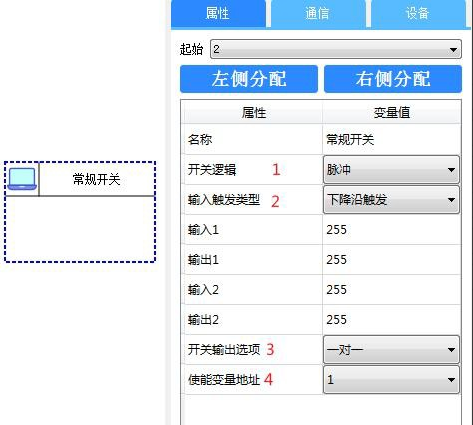

如图 32 所示
![](/media/202509/8199864f9f6c40e882df15a1db17a7ba1521.png)
图 32 常规开关设置
①开关逻辑：该选项主要指DO 的输出类型，脉冲模式表示控制 DO 输出脉冲，置位模式表示控制DO 输出为 1，清零模式表示控制DO输出为 0，取反模式控制 DO 输出为 0/1,取反模式下互锁逻辑才有用。

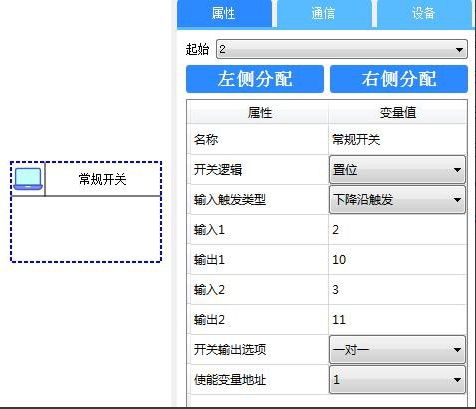

例：如果两个 DI 变量地址分别为 02 和 03，需要执行 DI2 上升沿和 DI3 上升沿，分别控制DO 变量 10 和 11 输出置位，那么可以进行如下图 33 设置：
![](/media/202509/de6aa96c839342058f9b08ad483920577606.png)
图 33 触发类型选择
②输入触发类型：
上升沿触发 输入正脉冲的时候有效，比如轻触按键按下
下降沿触发 输入负脉冲的时候有效，比如轻触按键释放
长按触发 输入一直保持1的时候才有效，比如轻触按键一直处于按下的状态
双击触发 一般用于按键双击时有效，可以用做清零
短按触发 输入短时间为1的时候才有效
脉冲触发 输入正脉冲/负脉冲的时候有效
③开关输出选项：
一对一
该选项主要应用于单路/双路 DI 控制 DO 输出，如果用到输入 1
输出 1，那么输入 2 和输出 2 设为 255(无效)，如果用到输入 2 输出
2，那么输入 1 和输出 1 设为 255(无效)。
如果要用双路DI 分别控制双路DO 输出，那么输入 1 输出 1，输入 2 输出 2 填入相应的DI 和DO 变量地址即可 用于一条回路输入控制输出或者两条回路输入控制输出
一对任意
该选项主要应用于单路DI 控制两路DO 输出，当输入 1 或输入 2有效时，输出 1 和输出 2 同时触发
一对区间
该选项主要应用于单路DI 控制多路DO 输出，当输入 1 或输入 2有效时，输出变量 1 到输出变量 2 区间所有DO 都触发
互锁输出
该选项主要应用于单路DI 控制两路DO 互锁输出，当输入 1 或输入 2 有效时，输出变量 1 输出 1，输出变量 2 输出 0
联锁输出
该选项主要应用于单路DI 控制两路DO 联锁输出 算是包含关系
④使能变量地址
当使能变量的值为 1 时才可进行该逻辑操作
### 8.1.2.继电器互锁
由单路DI 或者多路DI 控制多组DO 互锁输出； 互锁解释：假设
有A、B 两台机组，当机组A 运行时，B 停止运行；B 机组运行时，A停止运行。

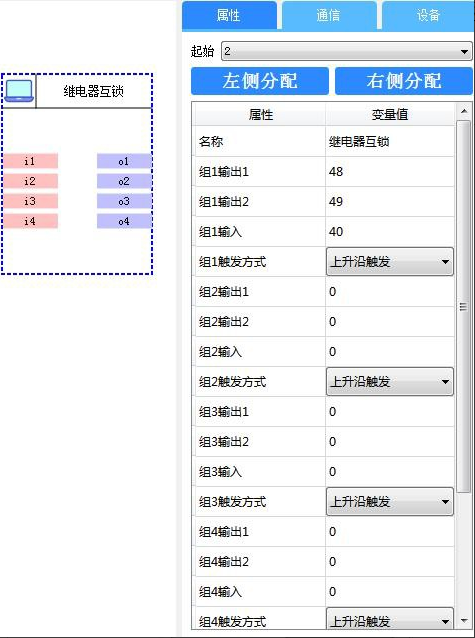

场景说明：多回路场景中，利用某一回路的通断去控制其他回路的通断，如图 34 所示；
![](/media/202509/e0d7dcf110724eb595cd1f51384587353126.png)
图 34 继电器互锁
### 8.1.3.继电器清零
由单路DI 或者双路DI 控制多组DO 输出清零； 由高电位“代表逻辑 1”变为低电位“代表逻辑 0”，如图 35 所示；
![](/media/202509/07c49549160148c19c39fb05ce3cab854653.png)

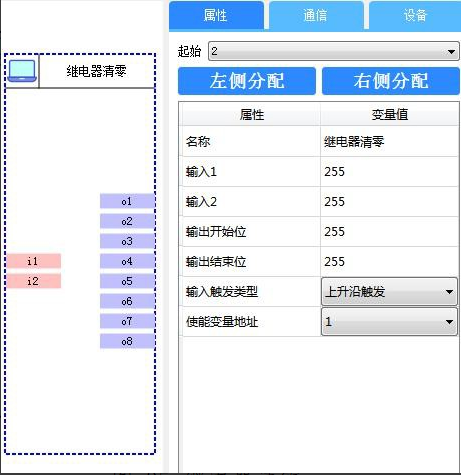

图 35 继电器清零
## 8.2.系统查询
### 8.2.1.服务端搜索

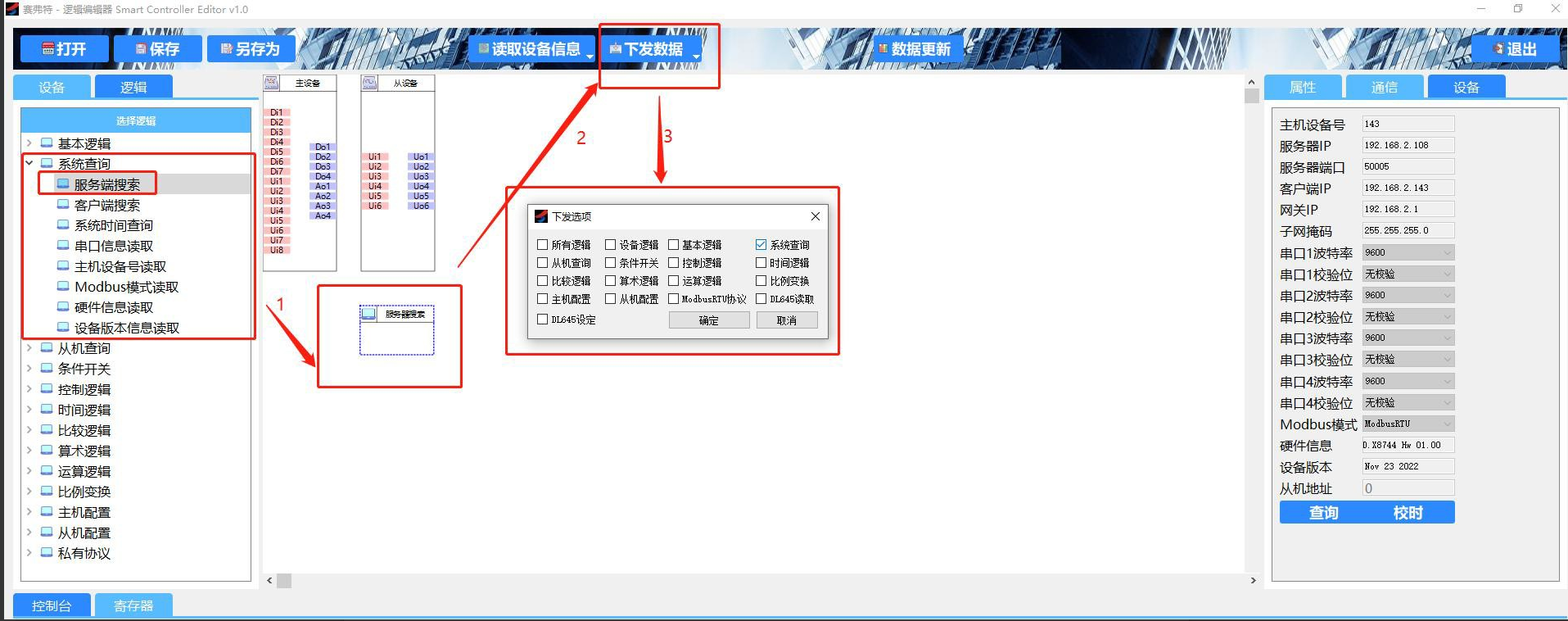

拖出“服务端搜索”控件，点击“下发数据”按钮，选择“系统查询”进行下发，控制台会显示读取的设备服务器 IP 和端口号信息，如图 36 所示；
![](/media/202509/86be9335d05144ba8d7633244dc8d4d68731.png)
图 36 服务端搜索
### 8.2.2.客户端搜索

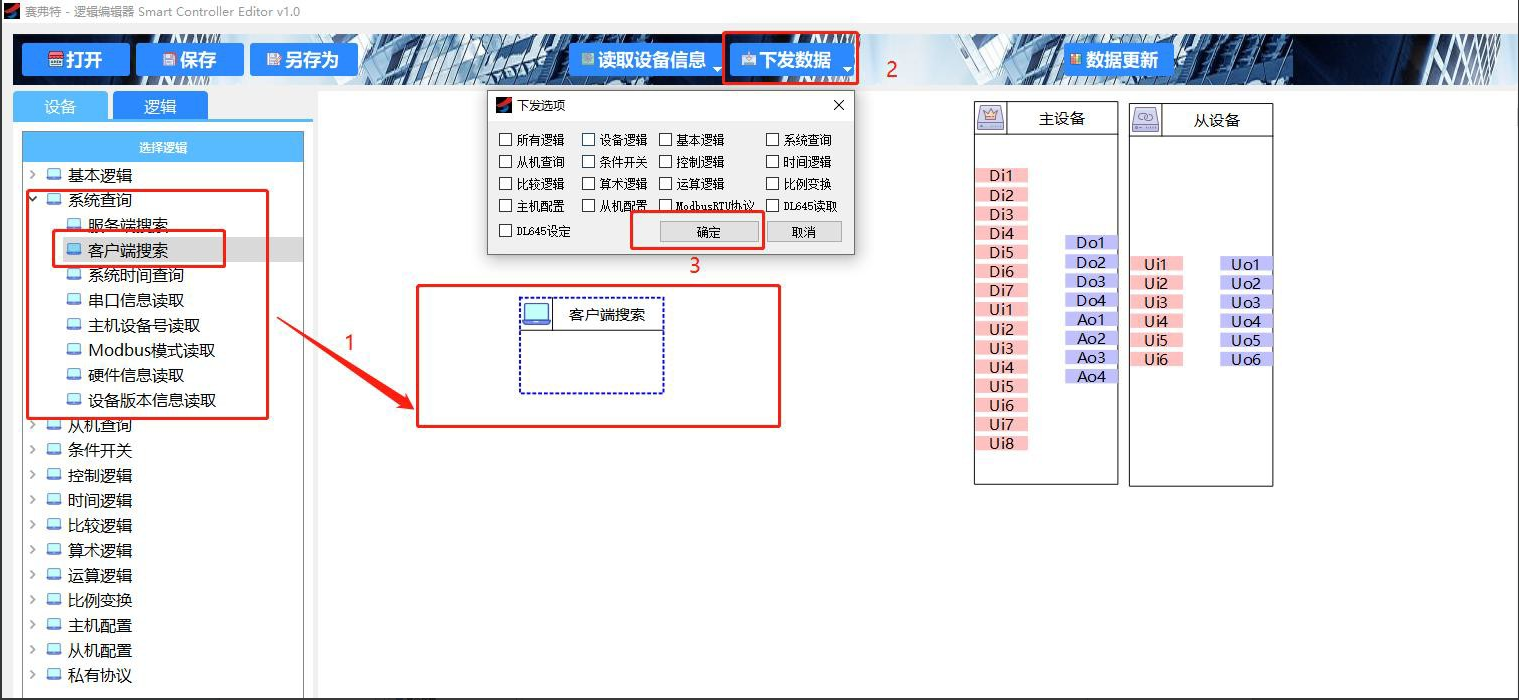

![](/media/202509/981250e28fde49f9aa31b8232c15898d5061.png)
图 37 系统时间查询
### 8.2.3.系统时间查询

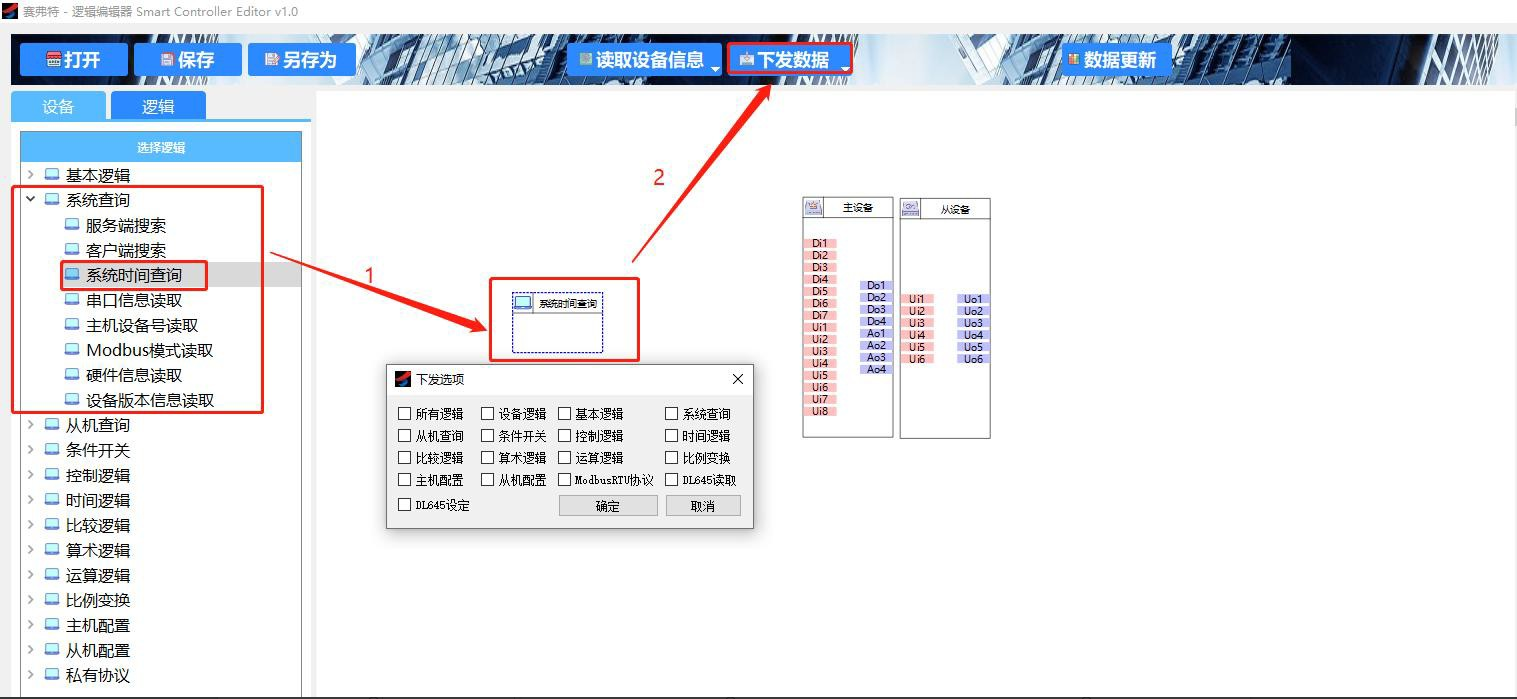

如需要查询设备当前时间是否需要校准，可拖出“系统时间查询”控件，点击“下发数据”按钮，选择“系统查询”进行下发，控制台会显示读取的系统时间信息，如图 38 所示；
![](/media/202509/990b15b0ce4745deb139855a81610eb42068.png)
图 38 系统时间查询
### 8.2.4.串口信息读取

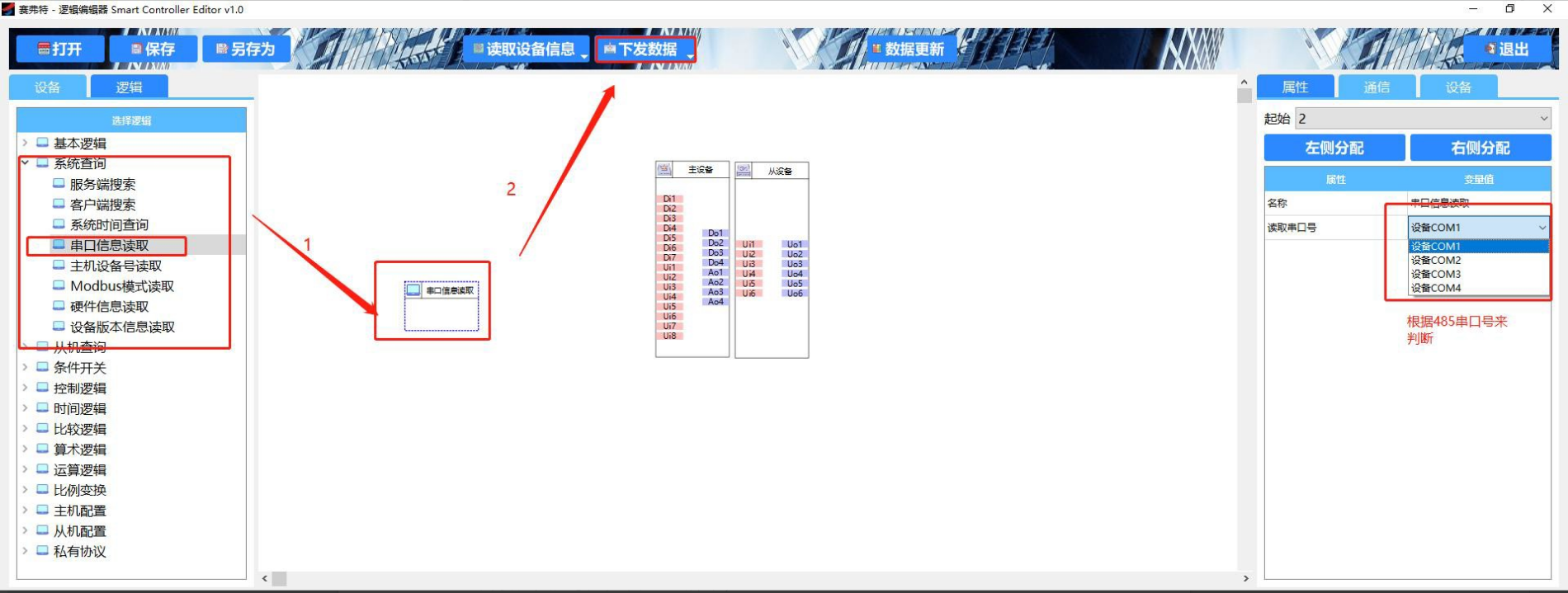

如需要查询设备串口波特率，可拖出“串口信息读取”控件，属性栏可选择哪一路串口，点击“下发数据”按钮，选择“系统查询”进行下发，控制台会显示读取的串口信息，如图 39 所示；
![](/media/202509/5c5588a89f974d17b6729f92b8333c5e1540.png)
图 39 串口信息读取
### 8.2.5.主机设备号读取

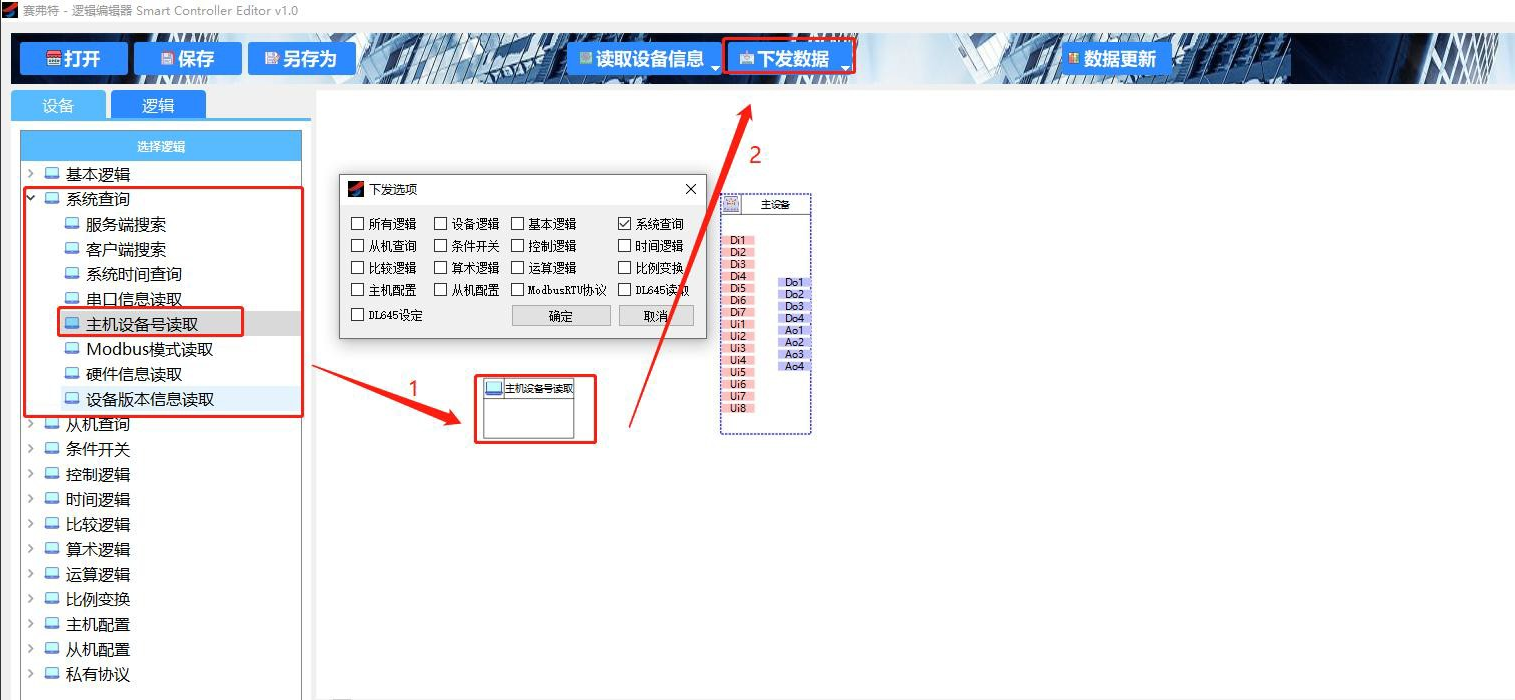

如需要查询主机设备号，可拖出“主机设备号读取”控件，点击 “下发数据”按钮，选择“系统查询”进行下发，控制台会显示读取的设备号信息，如图 40 所示；
![](/media/202509/ec9d02e1909e44f7be4c6d29f78878247243.png)
图 40 主机设备号读取
### 8.2.6.Modbus 模式读取

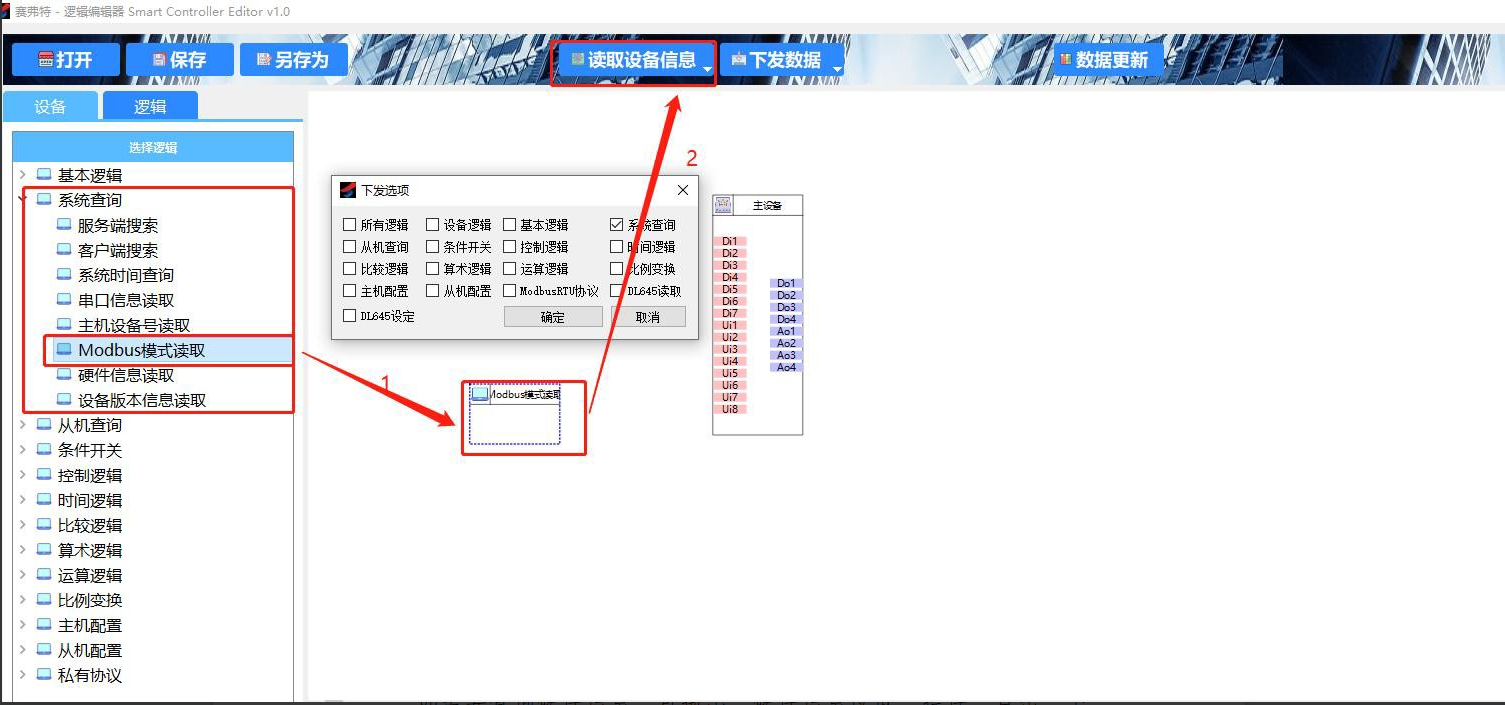

如需要查询Modbus 模式，可拖出“Modbus 模式读取”控件，点击“下发数据”按钮，选择“系统查询”进行下发，控制台会显示读取的Modbus 模式信息，如图 41 所示；
![](/media/202509/e51ed4fbf4a141f18515752dbe3232de3979.png)
图 41 TCP 模式读取
### 8.2.7.硬件信息读取

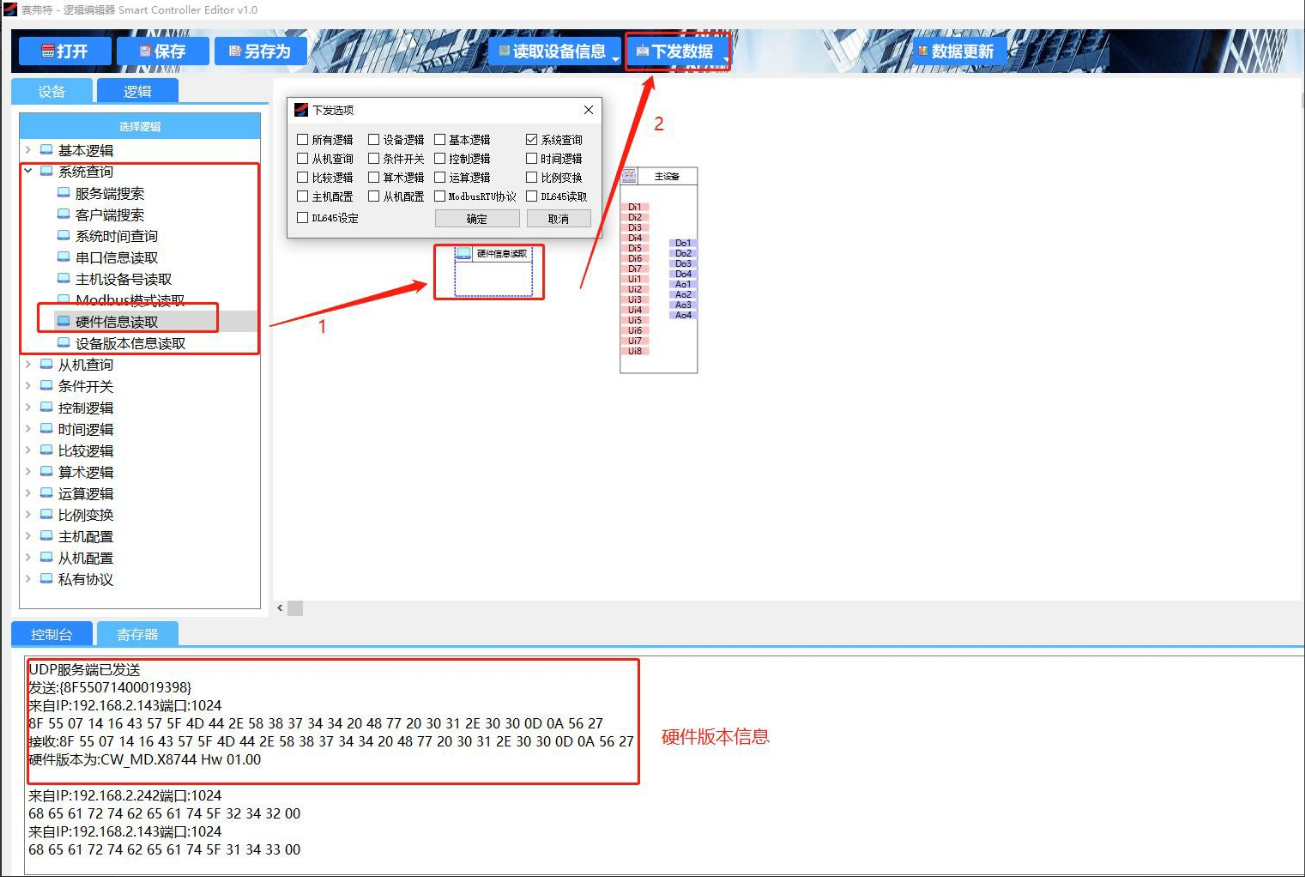

如需要查询硬件信息，可拖出“硬件信息读取”控件，点击“下发数据”按钮，选择“系统查询”进行下发，控制台会显示读取的硬件信息；如图 42 所示；
![](/media/202509/bb5bee393f1e49448c1ca425bcf1d36a9798.png)
图 42 硬件信息读取
### 8.2.8.设备版本信息读取
如需要查询设备版本信息，可拖出“设备版本信息读取”控件，点击“下发数据”按钮，选择“系统查询”进行下发，控制台会显示读取的设备版本信息，如图 43 所示；
![](/media/202509/b2ffb9253e8145f8bbf8358f200abd708165.png)
图 43 设备版本信息
## 8.3.条件开关
### 8.3.1.延时控制任意路
该场景 1 个逻辑最多可控制 8 路DO 延时输出，可控制任意几路 DO 输出高/低电平。超过 8 路可以用多个延时逻辑组合，延时时间可设。
控制类型为“单IO 控制开关”时，由输入位 1 DI 控制DO 开关，例如下图设置按键 03 上升沿控制输出偶数变量 10,12,14,16 对应的 DO 口全开/全关，按一次是依次打开，再按一次依次关闭，间隔时间
0.5s，如图 44 所示；

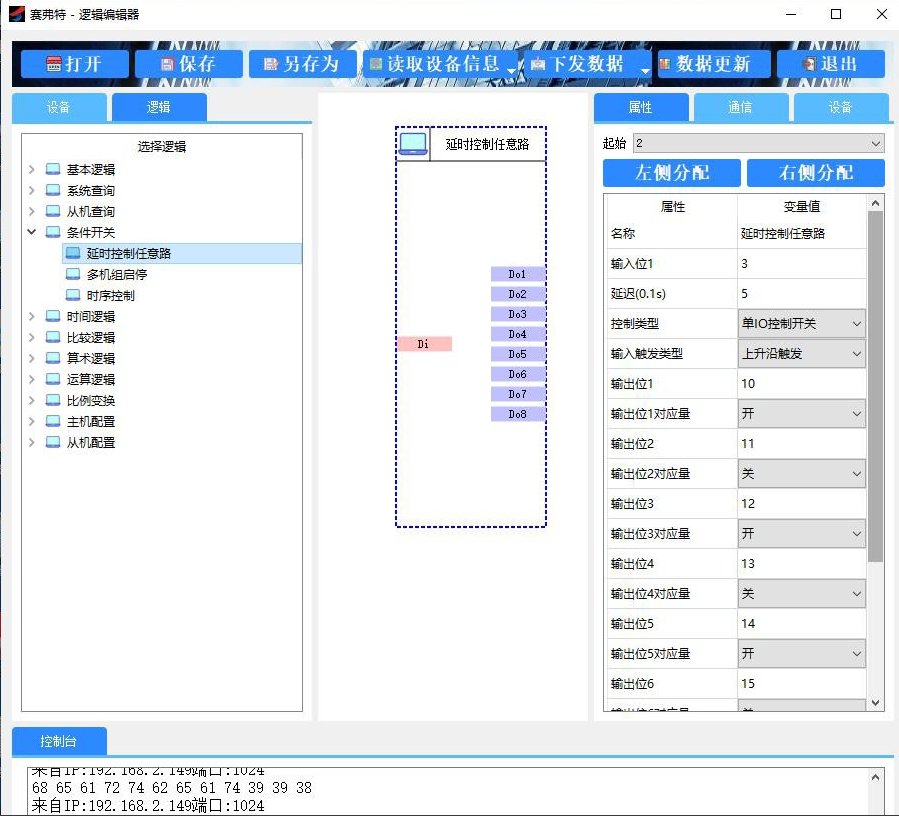

![](/media/202509/b3a75278f7604a7184ac5a80103de8c45466.png)
图 44 单IO 控制属性配置

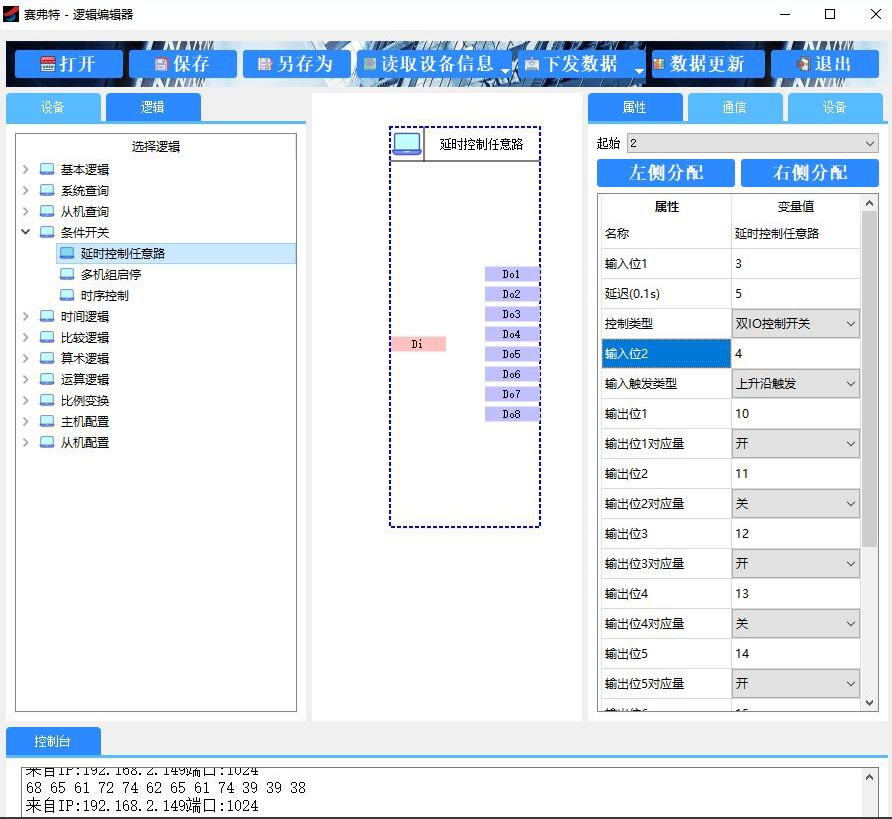

控制类型为“双IO 控制开关”时，由输入位 1 DI 控制 DO 开，由输入位 2 DI 控制 DO 关，例如图设置按键 03 上升沿控制输出奇数变量 11,13,15,17 对应的DO 口全开/全关，按一次是依次打开，再按一次依次关闭，间隔时间 0.5s，如图 45 所示；
![](/media/202509/bc007637d2554852a43314cc4cd5feb04168.png)
图 45 双IO 控制属性配置
### 8.3.2.多机组启停

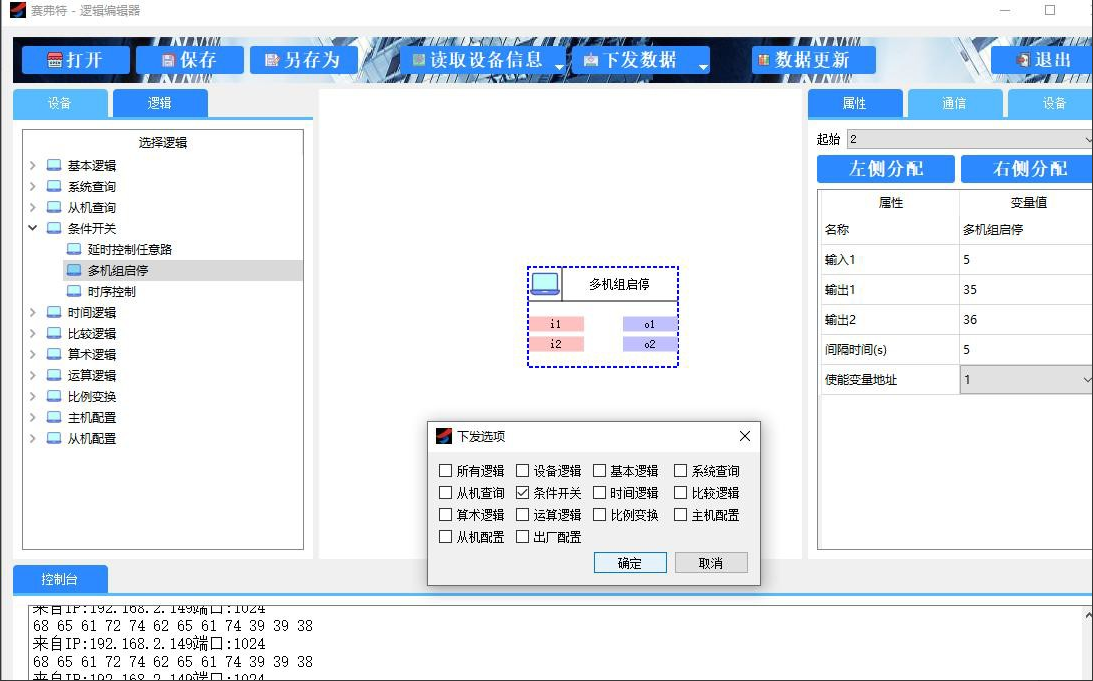

该场景主要针对通过某个输入点的触发两个 DO 点间隔一定时间来回开关操作。例如：
用按键输入变量 5 控制两路继电器DO 点 35 和 36 启停，先 35 开
36 关操作，间隔 5s 后执行 36 开 35 关的操作，再按一次按键，继电器全关。
设置如图 46 所示：
![](/media/202509/938bfee95aac46779faa4100a00129cd7480.png)
图 46 双IO 控制属性配置
### 8.3.3. 时序控制
如需控制相邻的几路开关输出，第一路和剩余几路延时时间和其他几路延时时间不一样，则可以使用该逻辑进行控制。

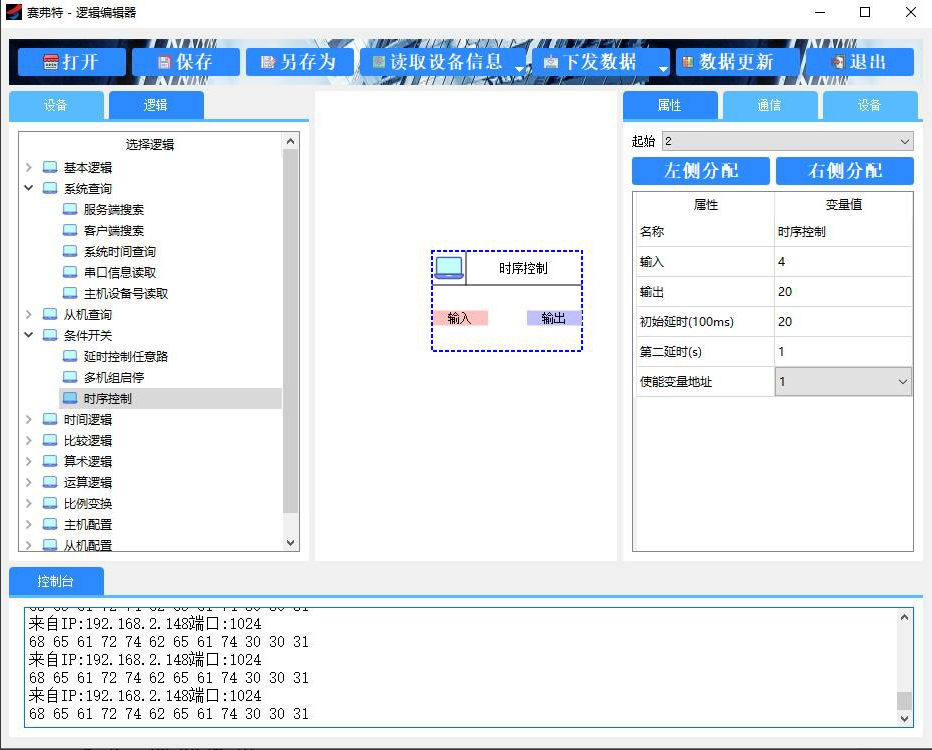

案例: 用按键控制 8 组继电器输出，第一路和剩余 7 路间隔时间 2s。其余每路间隔时间 1s
设置如图 47 所示：
![](/media/202509/bb2265a3c6cb47969555fde3531d04f75641.png)
（其中输入变量地址为 4，输出变量地址为 20~27）
图 47 时序控制属性配置
## 8.4.时间逻辑
### 8.4.1.定时开关
系统校时后，可以设置定时开关机了，该功能可以对一段时间一天的不同多个时刻进行编程设定，使其无源控制接点交替分合，当这段时间过后又开始下一个动作循环，以达到周期循环性地控制外部电路的目的。路灯照明、加热水箱、空调通风起停等的自动控制就是其典型应用。

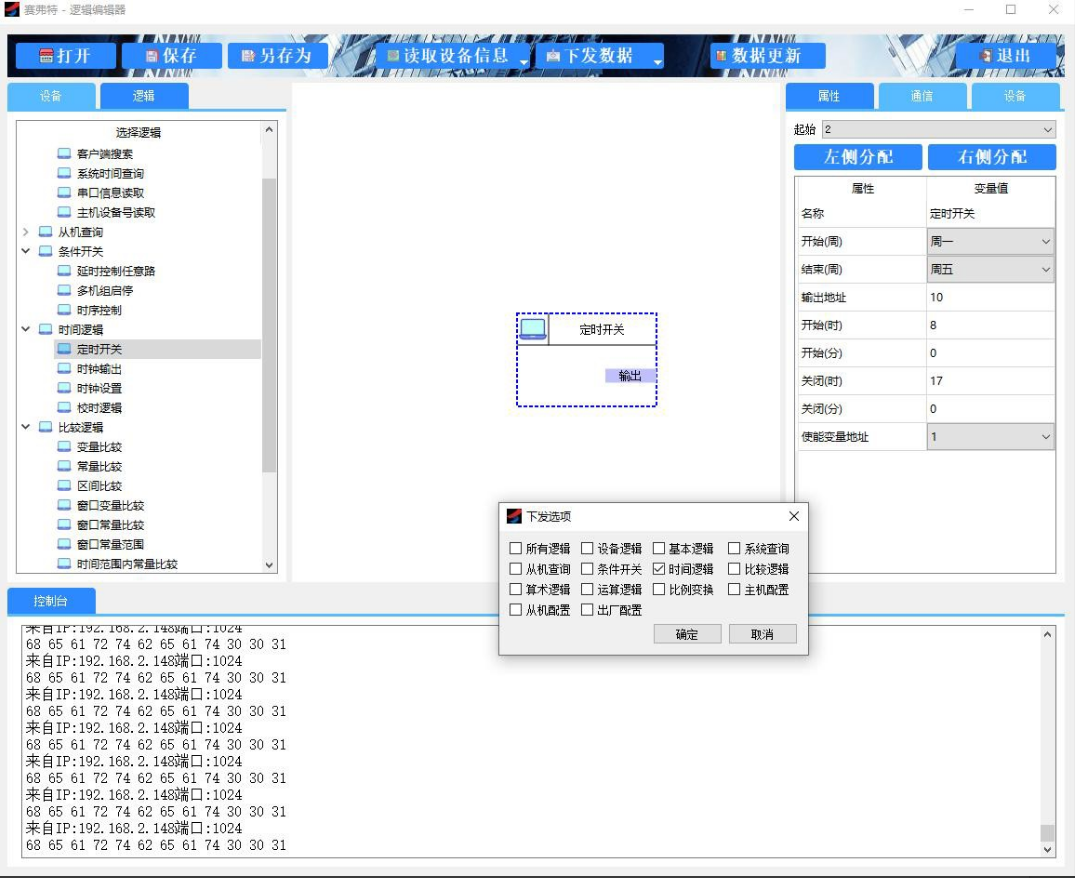

案例：设置上班日周一到周五，早上八点定时开办公室灯，下午五点定时关灯，设置如图 48 所示：
![](/media/202509/ad3be7d94877441bb53c6783962d8c6f7338.png)
图 48 定时开关属性配置
### 8.4.2.时钟输出

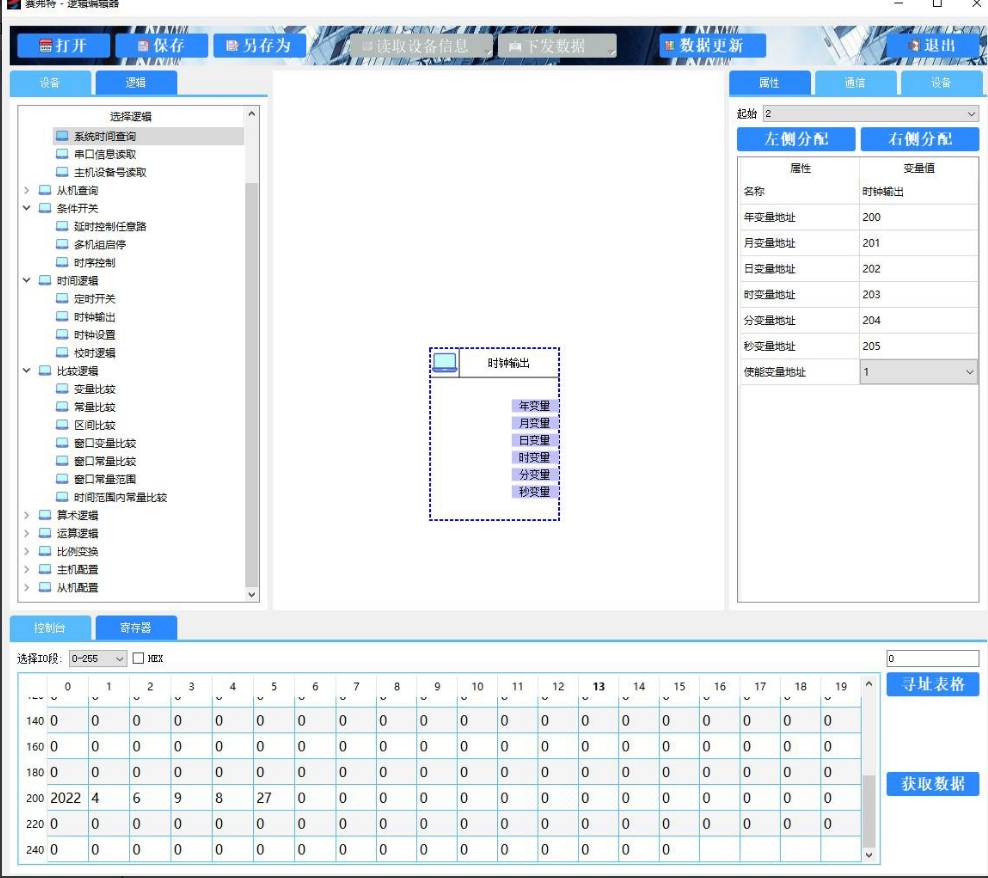

当需要把当前时间放在寄存器变量上进行显示时，可以设置时钟输出，例如把当前时间放在变量 200~205 进行显示时设置如图 49 所示：
![](/media/202509/57f3c86df0f943899f219b1acc3cbacd3955.png)
图 49 时钟输出属性配置
### 8.4.3.校时逻辑

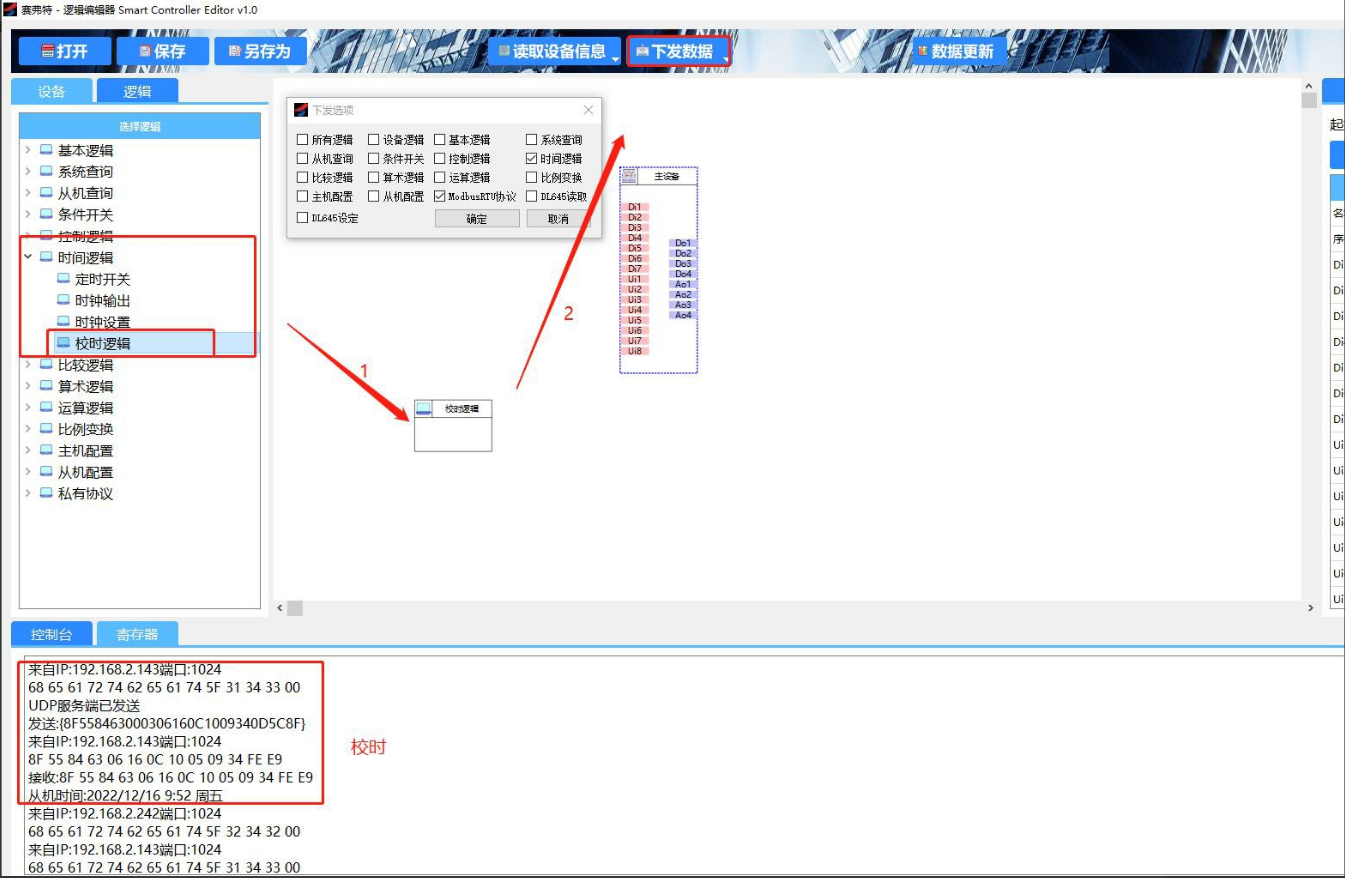

拖放校时逻辑控件，点击“下发数据”按钮，选择“时间逻辑”进行下发，立即生效，控制台会显示设置完的时间信息，如图 50 所示；
![](/media/202509/69bbac70869d4581999de025a86370b15488.png)
图 50 校时逻辑属性配置
## 8.5.比较逻辑
### 8.5.1.变量比较
将两个输入变量的值进行比较，达到条件的时候输出位设置为1，比较类型有 6 种，分别达到指定条件时候才能执行。
案例：当输入变量 22 小于比较变量 23 时，输出位 80 置 1.设置如图 51、52 所示：
![](/media/202509/098103c155f14ecabf505591b3e7fb6e2527.png)
图 51 变量比较属性配置

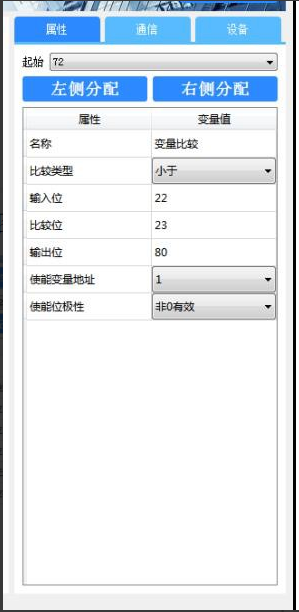

![](/media/202509/2d90df64bd484cb78e15db556ac4d5d23160.png)
图 52 变量比较属性配置参数
### 8.5.2.常量比较
将输入变量的值与常量值进行比较，达到条件的时候输出位设置为 1，比较类型有 6 种，分别达到指定条件时候才能执行。

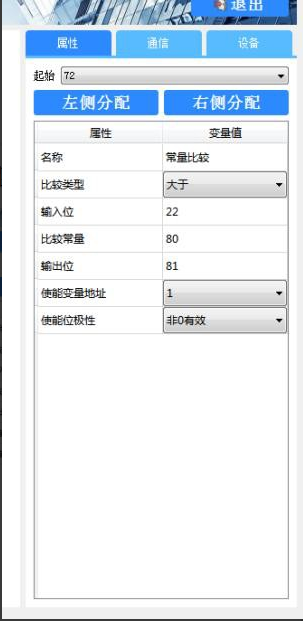

案例：当输入变量 22 大于比较常量 80 时，输出位 81 置 1，设置如图 53、54 所示：
![](/media/202509/1ed767bbbaed44f68cb057938ac01e757781.png)

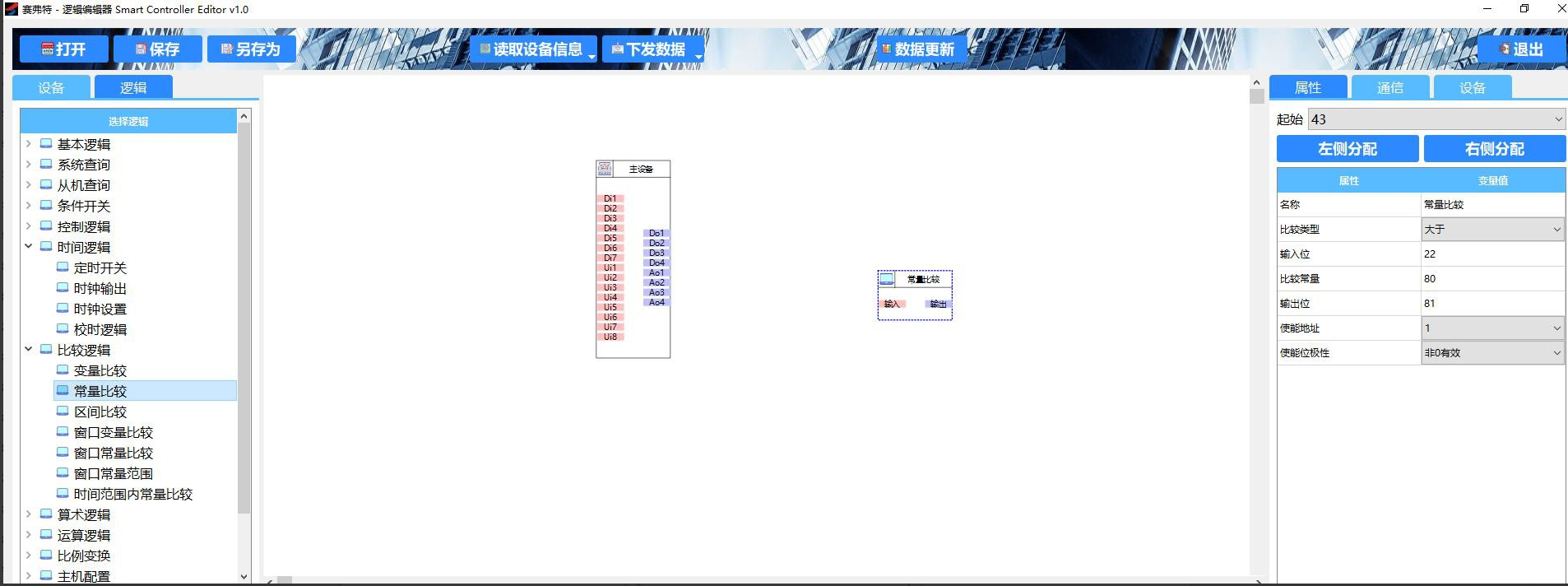

图 53 常量比较属性配置
![](/media/202509/c89045376d0c409990cdfbaeaef46bbf3554.png)
图 54 常量比较属性配置参数
### 8.5.3.区间比较
8.5.3.IN 在区间内

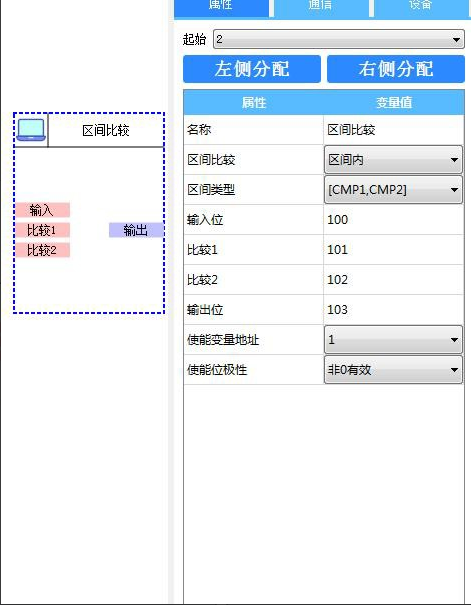

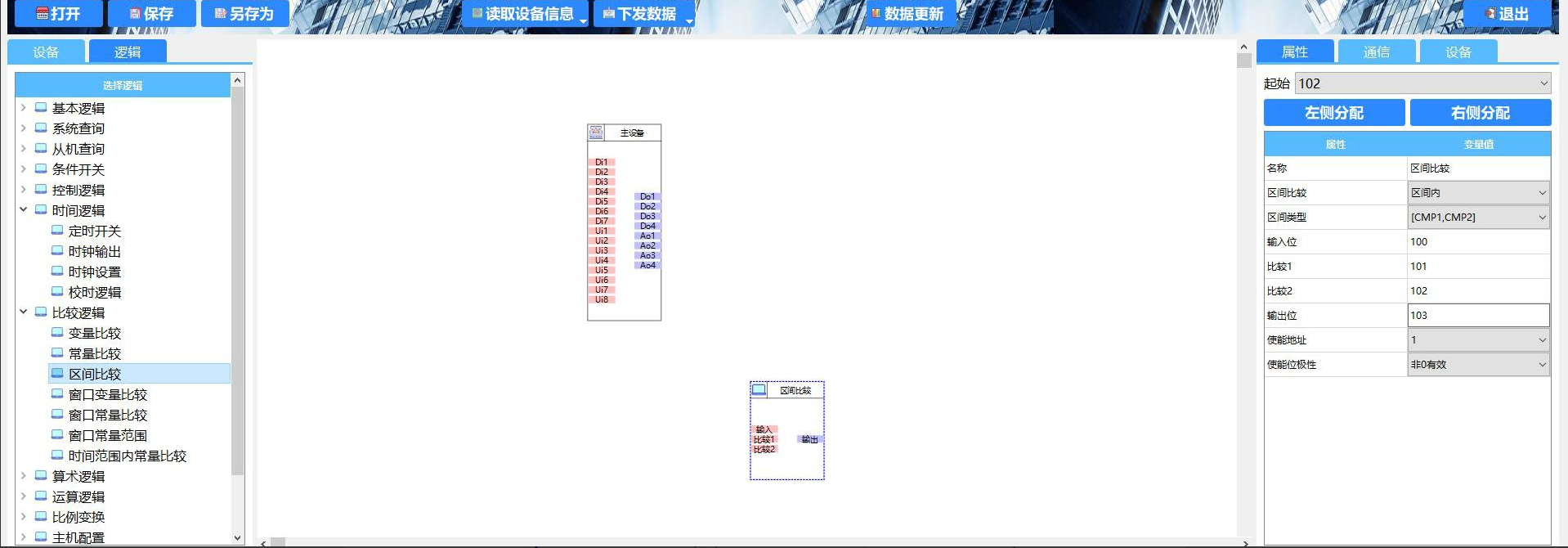

如果变量 IN 在变量CMP1 和变量 CMP2 构成的区间内，OUT 输出 1，否则输出为 0 IN 在区间外，如图 55、56 所示；
![](/media/202509/064bc3e843ca4ba49e383963ee0a61796240.png)
图 55 区间比较属性配置（1）
![](/media/202509/258178a4b7054a87a355fa786ada447f5055.png)
图 56 区间比较属性配置参数（1）

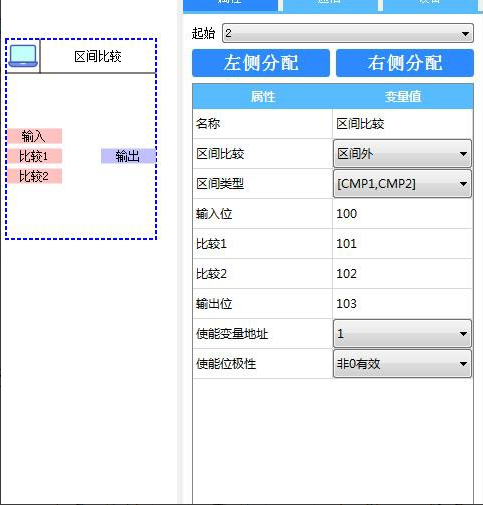

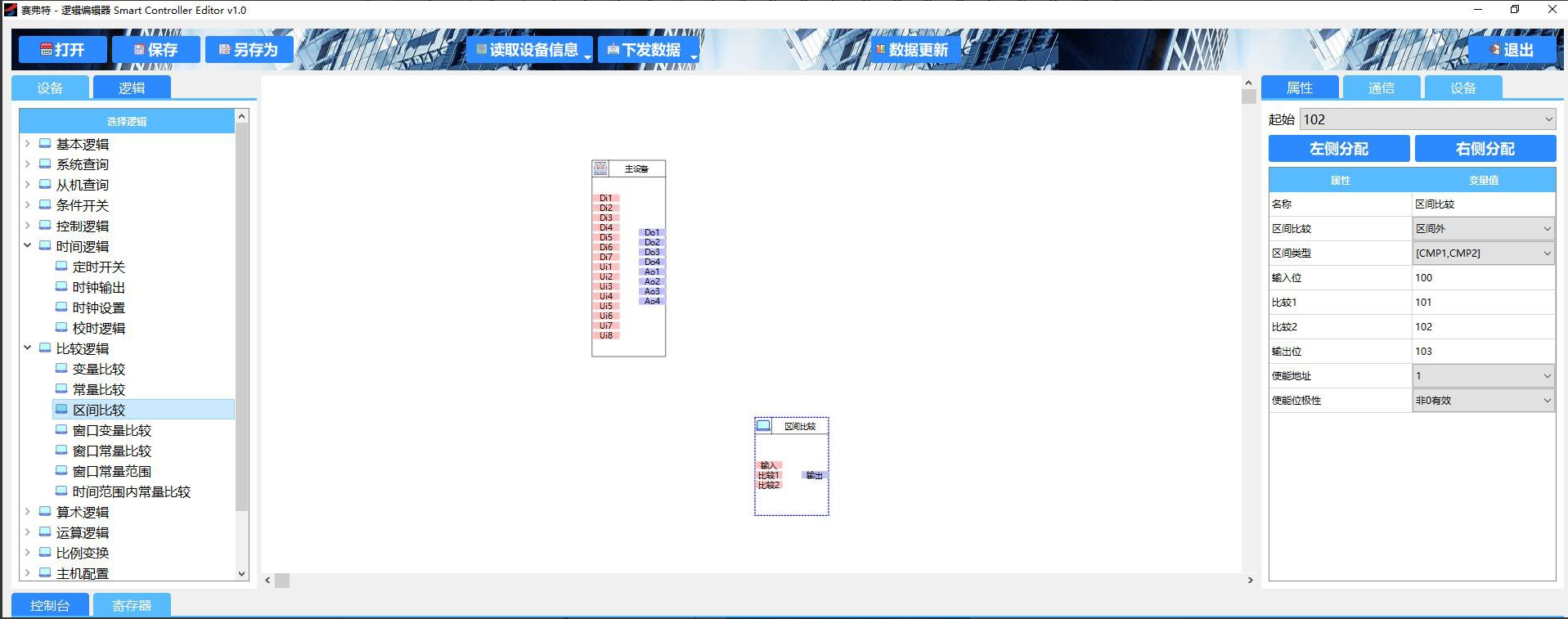

如果变量 IN 在变量CMP1 和变量 CMP2 构成的区间外，OUT 输出 1，否则输出为 0，如图 57、58 所示；
![](/media/202509/dce6f4d7c1354f42b43866d4ac8740cc3792.png)
图 57 区间比较属性配置（2）
![](/media/202509/cb008ae1db904909bba2eb2006e24c6a1904.png)
图 58 区间比较属性配置参数（2）
### 8.5.4.窗口变量比较
窗口比较变量低关闭指令

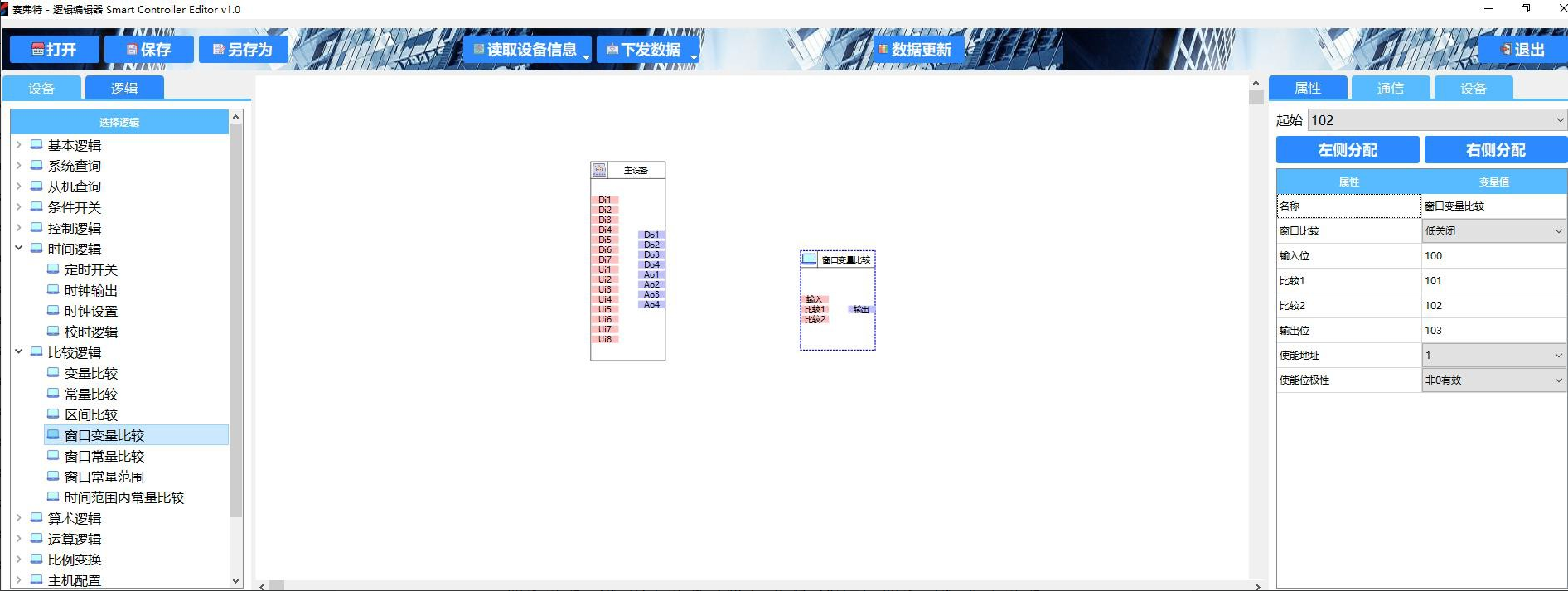

如果变量IN 大于变量CMP1 开启OUT=1,如果IN 低于变量CMP2关闭OUT=0，CMP1>CMP2，如图 59、60 所示；
![](/media/202509/5f92542bdc464c619020ece1bdd4cebd4896.png)
图 59 窗口变量比较属性配置（1）
![](/media/202509/a4dbbbf2218a4cafadb30d67edad57173689.png)
图 60 窗口变量比较属性配置参数（1）

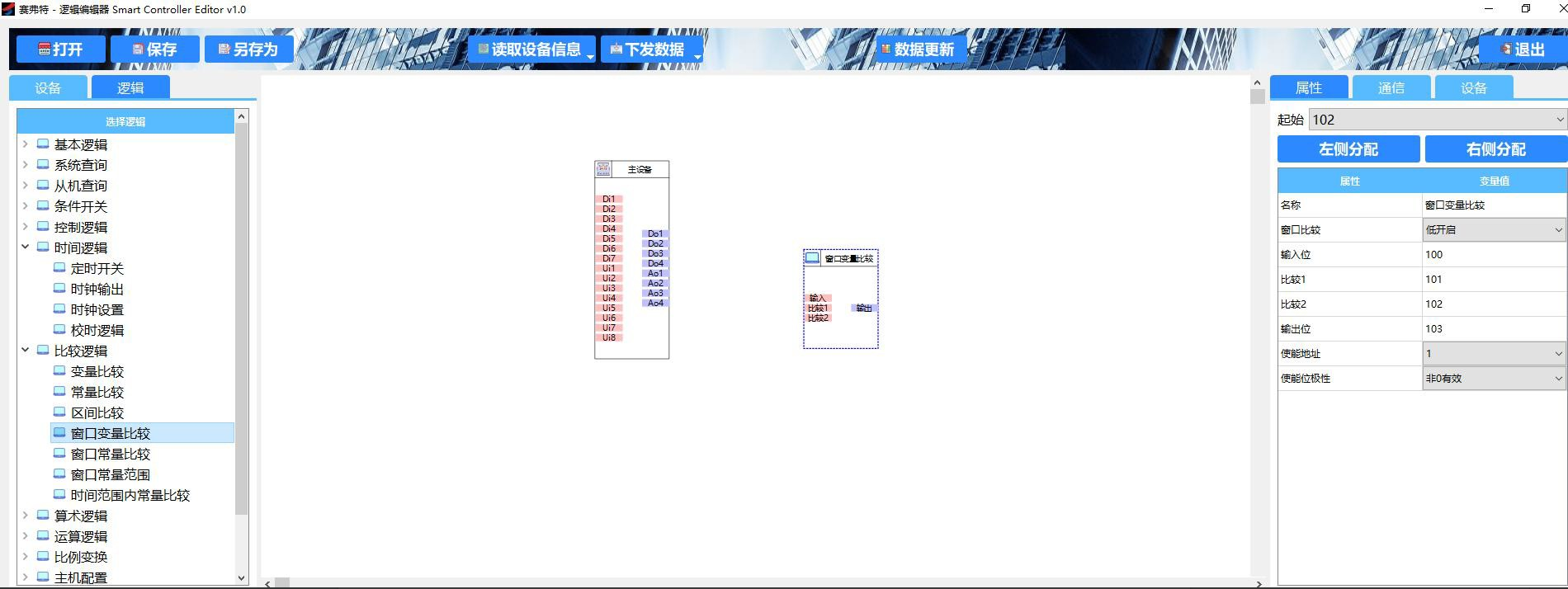

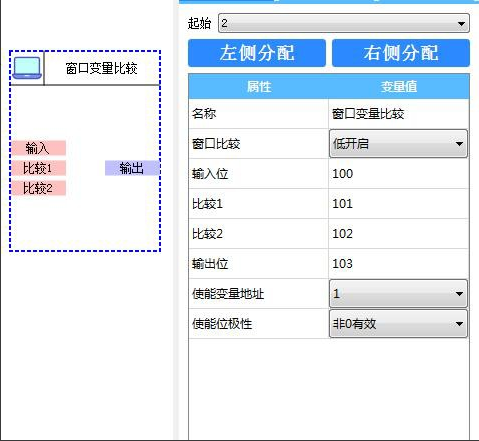

如果变量 IN 小于变量 CMP1 开启 OUT=1,如果 IN 大于变量 CMP2 关闭OUT=1,CMP1<CMP2，如图 61/62 所示；
![](/media/202509/f218a353b2984999b8779335b751a6b08098.png)
图 61 窗口变量比较属性配置（2）
![](/media/202509/952b55b5646544918ffab23d036df07d1086.png)

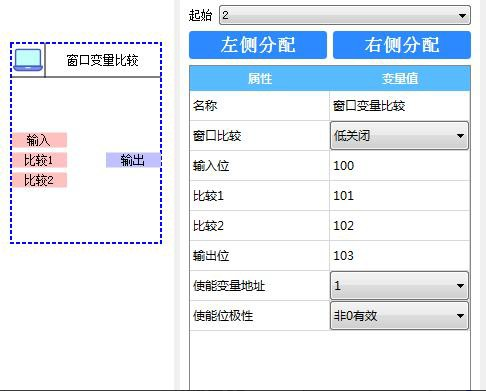

图 62 窗口变量比较属性配置参数（2）
### 8.5.5.窗口常量比较
8.5.5.窗口比较常数低关闭

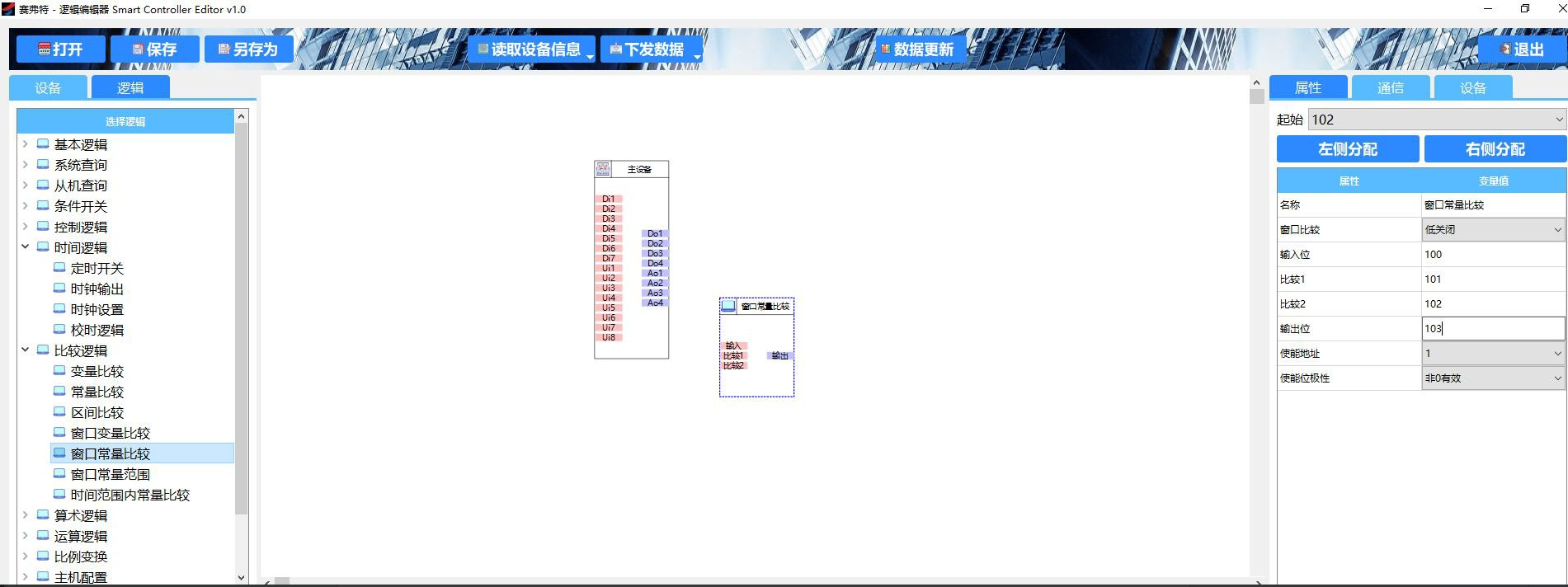

如果变量 IN 大于常量 CMP1 和 CMP2 中较大的值开启 OUT=1，如果 IN 小于变量 CMP1 和 CMP2 中较小的值关闭OUT=0 ，如图 63、 64 所示；
![](/media/202509/59ca064dea974efca25753e8ff8b66202611.png)
图 63 窗口常量比较属性配置（1）
![](/media/202509/eac5fcdd34dd4d3fb44d9c8deb11b7686796.png)
图 64 窗口常量比较属性配置参数（1）
窗口比较常数低开启
如果变量 IN 小于常量 CMP1 和 CMP2 中较小的值开启 OUT=1，如果 IN 大于常量 CMP1 和 CMP2 中较大的值关闭OUT=0，如图 65、 66 所示；

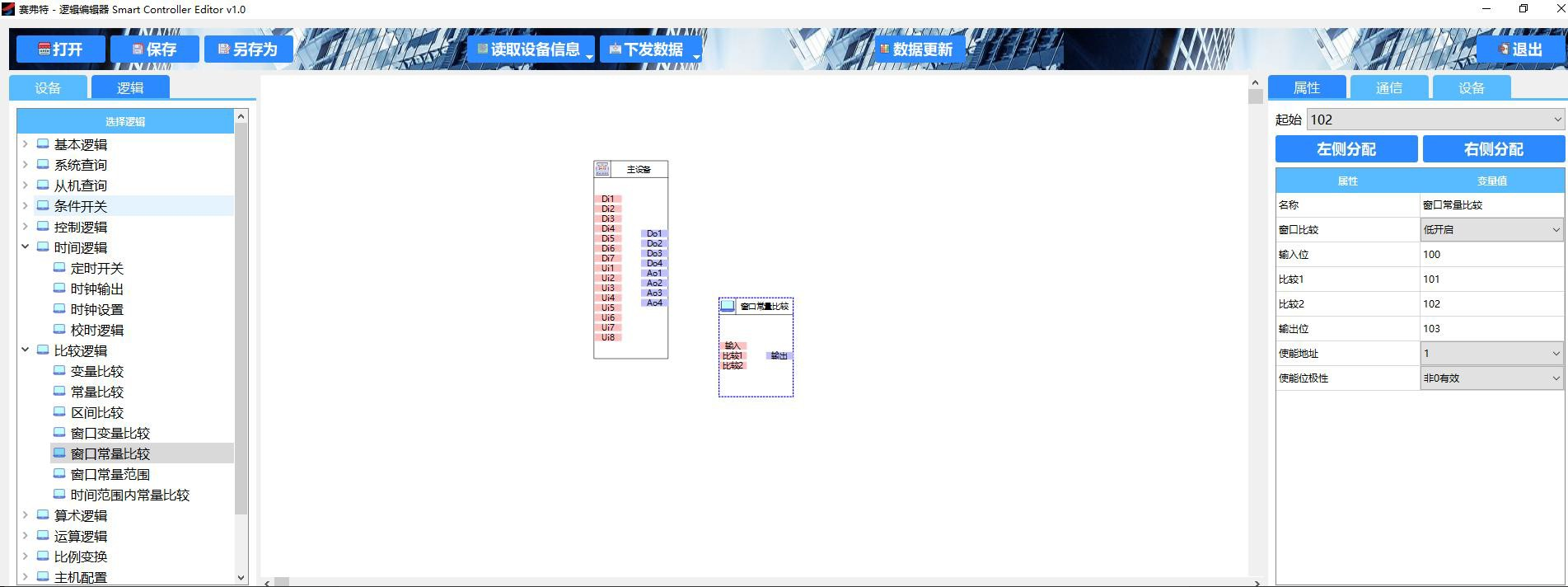

![](/media/202509/42abb7a99ff24042a705f87b6add63a22913.png)

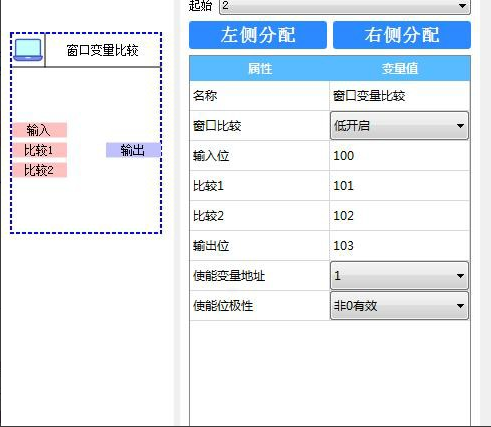

图 65 窗口常量比较属性配置（2）
![](/media/202509/b5470fde82784bf18579b6df9c880de38280.png)
图 66 窗口常量比较属性配置（2）
### 8.5.6.窗口常量范围

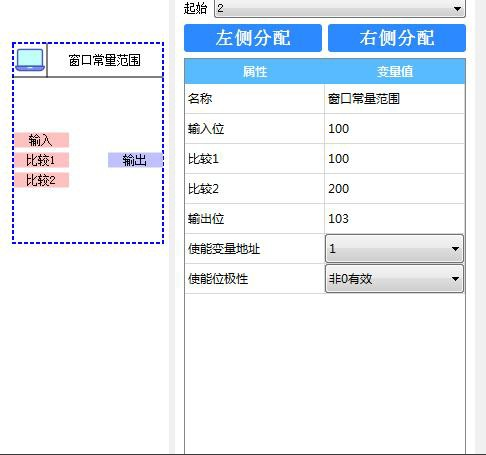

如果变量 IN 大于变量 CMP1 和 CMP2 中较小的值小于变量 CMP1 和 CMP2 中较大值则开启 OUT=1，如图 67、68 所示；
![](/media/202509/96b918cba463463eba2f8987b190467e8372.png)
图 67 窗口常量范围属性配置
![](/media/202509/49fdb8bc7ea945e7b77f047188c375514286.png)
图 68 窗口常量范围属性配置参数
### 8.5.7.时间范围内常量比较
该应用场景是定时开关和常量比较逻辑的组合，用于在指定条件下对输出进行定时开关。
案例：在温度低于 30 度时开启开关，那么设置如图 69 所示：
![](/media/202509/b5c5a8f31dc54ecc9a61795a60d9afec4352.png)
（ 其中 200 是温度传感器 485 寄存器地址，含一个小数点，输出变量地址是 20，比较常量为 300 代表 30 度一个小数点，在早上 8 点半到晚上 17 点半生效。）

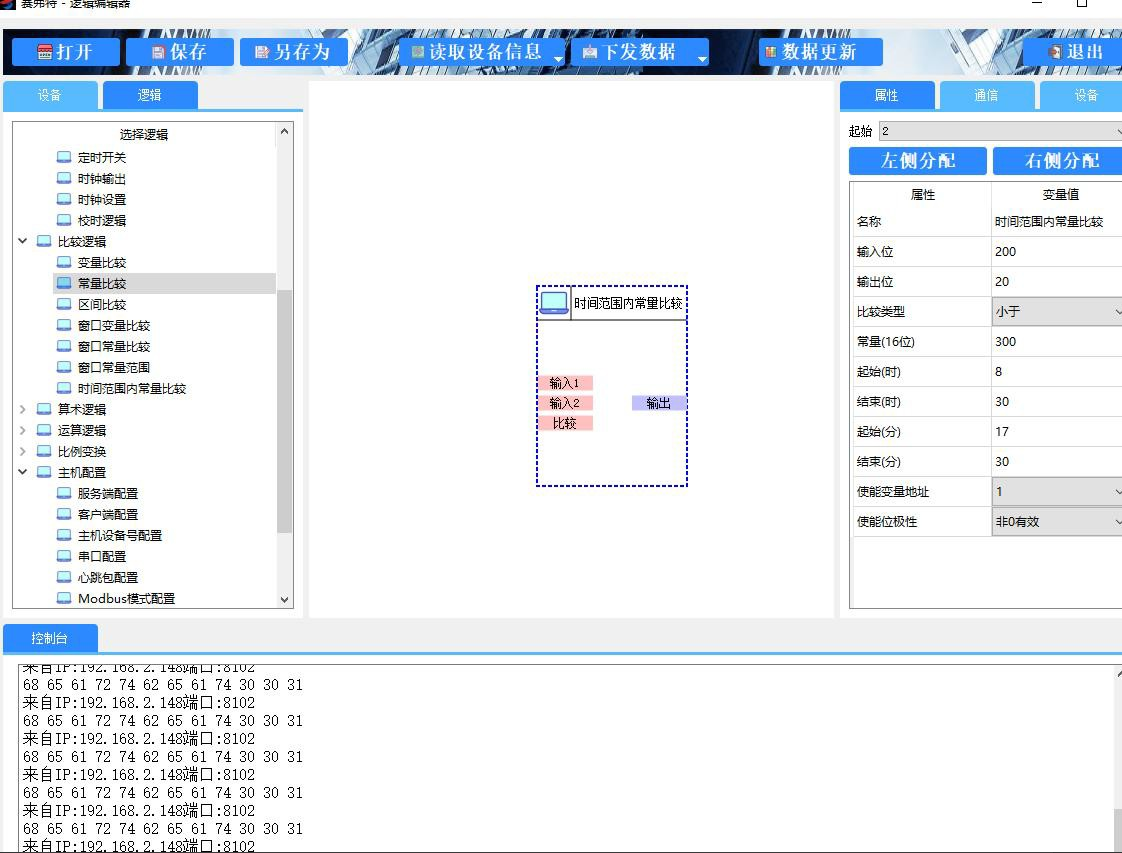

图. 69 时间范围内常量比较
## 8.6.算术逻辑
算术逻辑中包含“与、或、非、与非、或非、同或和异或”等逻辑，可点击切换，通过输入IO 序号进行逻辑运算，输出位置 1；

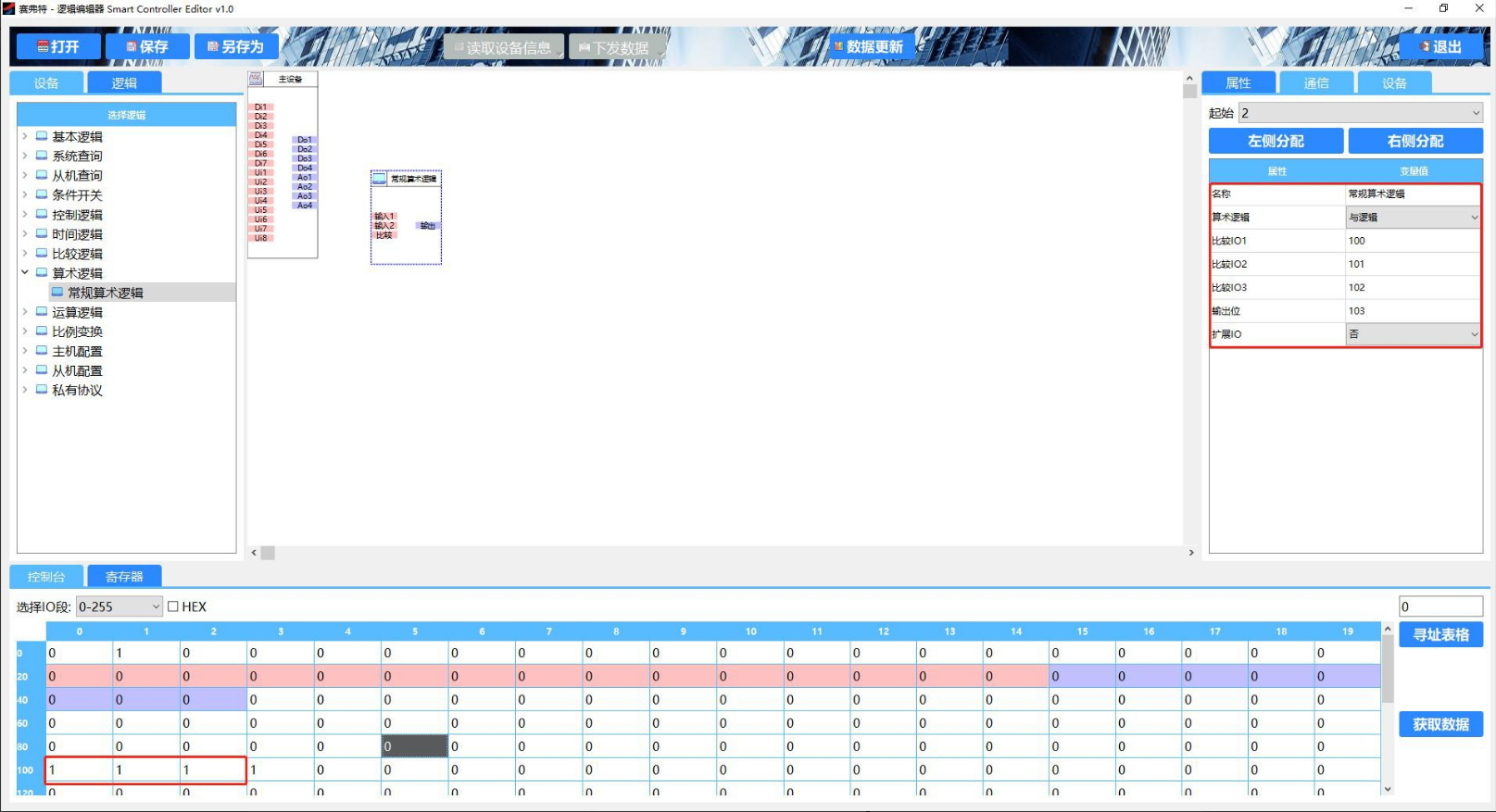

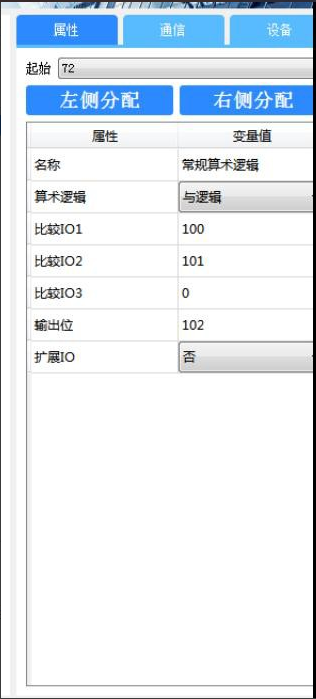

案例：IO100 寄存器和IO101 寄存器进行“与”逻辑运算，输出到IO102 寄存器，如图 70、71 所示；
![](/media/202509/b949eab3b2bc46dab675bfca8ce3e7a27359.png)
图 70 算术逻辑配置
![](/media/202509/ba2dae87b731421aad18d57c64a0ec174810.png)
图 71 算术逻辑配置参数
## 8.7.运算逻辑
算术逻辑中包含“加、减、乘、除、模”运算，可点击切换，将两个IO 值行运算，输出至其它IO；

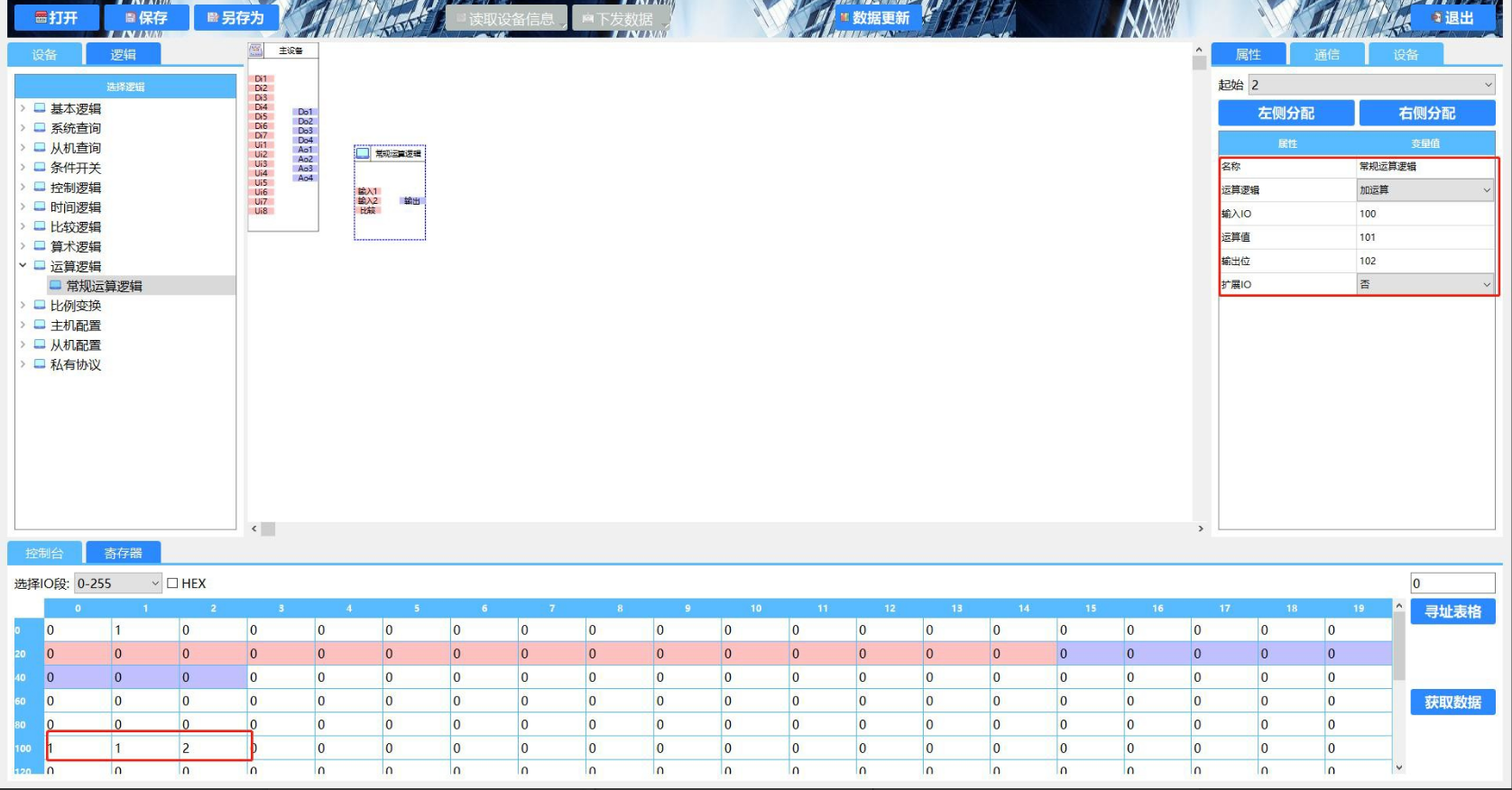

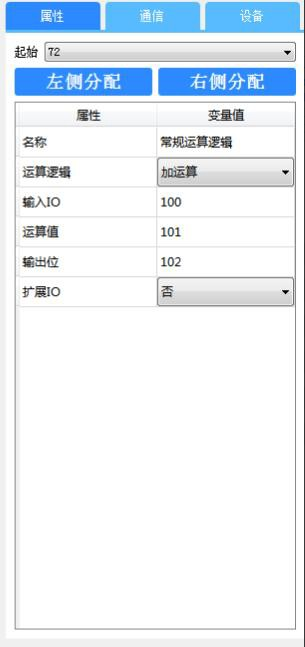

案例：IO100 寄存器和IO101 寄存器进行“加”逻辑运算，输出到IO102 寄存器，如图 72、73 所示；
![](/media/202509/2138f2de8d344e23ad395550e9770f0d4088.png)
图 72 运算逻辑配置
![](/media/202509/31ea75d54d494342a850a3c5e0a75cce8606.png)
图 73 运算逻辑配置参数
## 8.8.比例变换

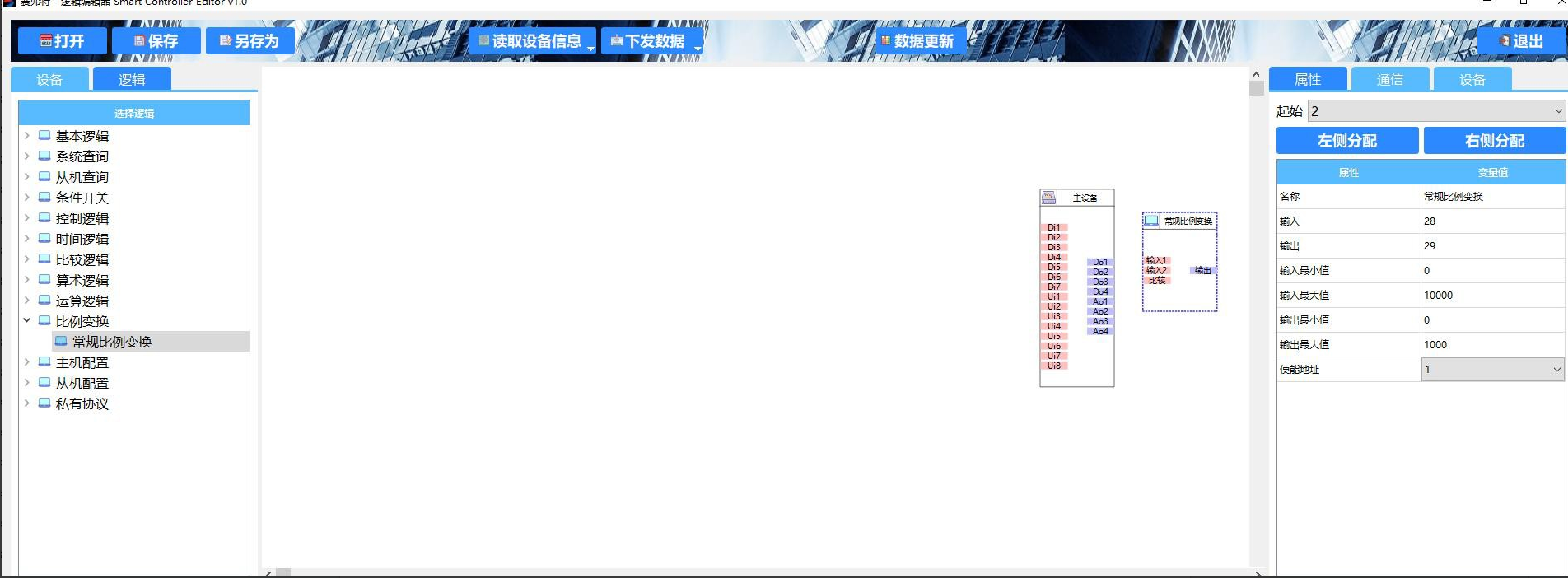

该逻辑主要用于比例 PID 控制，如用温度控制回水阀的开度来控制温度，通过模拟量输入控制模拟量输出，输入和输出电压范围可设。
其中 UI 输入 IN 的最小值范围 0 到 10000，输入 IN 的最大值范围 0 到 10000
输出AO 的最小值范围0 到1000，输入 IN 的最大值范围0 到1000案例： 用输入 0 到 10v 控制输出 0 到 10v
如图 74、75 所示；
![](/media/202509/642976e2f27847858815530d0f17c0388827.png)
图 74 比例变换配置
![](/media/202509/e512aa61d1764c0b8ed101ec9045671c7453.png)
图 75 CW.MD.8744 UI 属性配置
## 8.9.主机配置
### 8.9.1.服务端配置

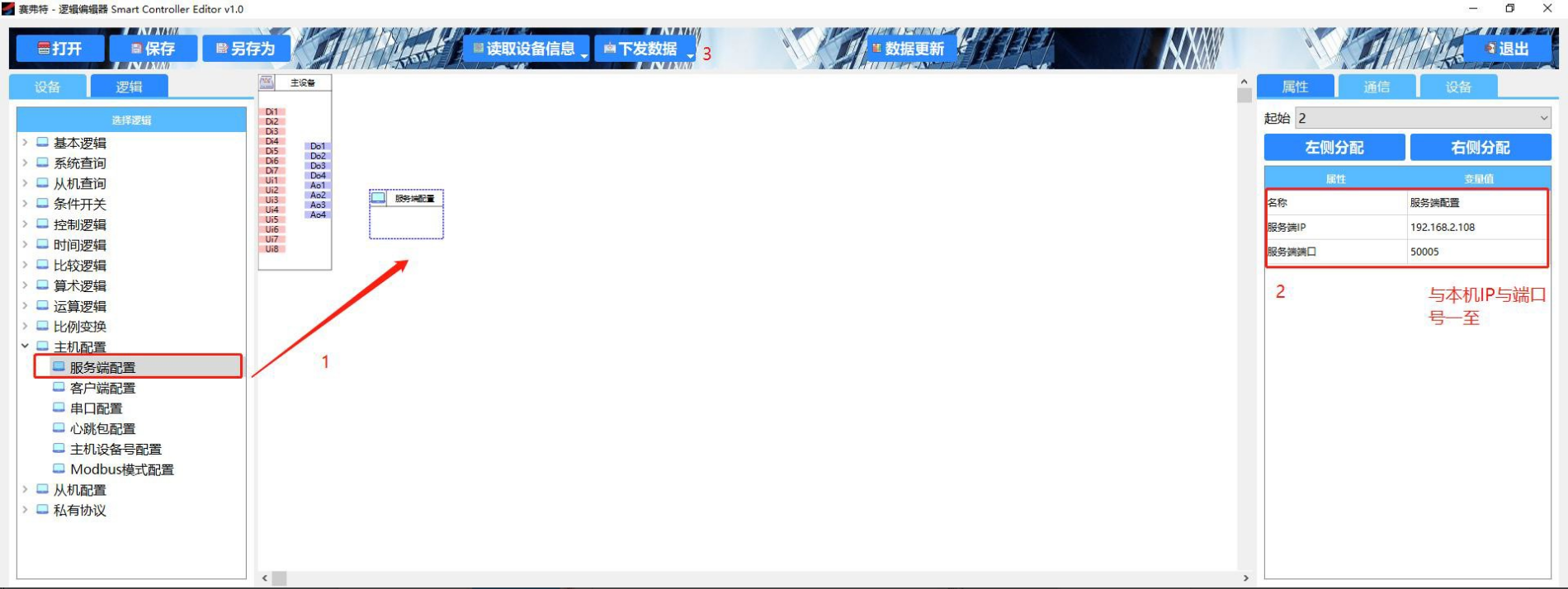

拖出“服务端配置”控件，修改服务器IP 与端口号，点击“下发数据”按钮，选择“主机配置”进行下发，控制台会显示下发成功，需重启硬件才能生效，如图 76 所示；
![](/media/202509/ac717d3269fc4810978d1f38161fbfc74759.png)
图 76 服务端配置
### 8.9.2.客户端配置

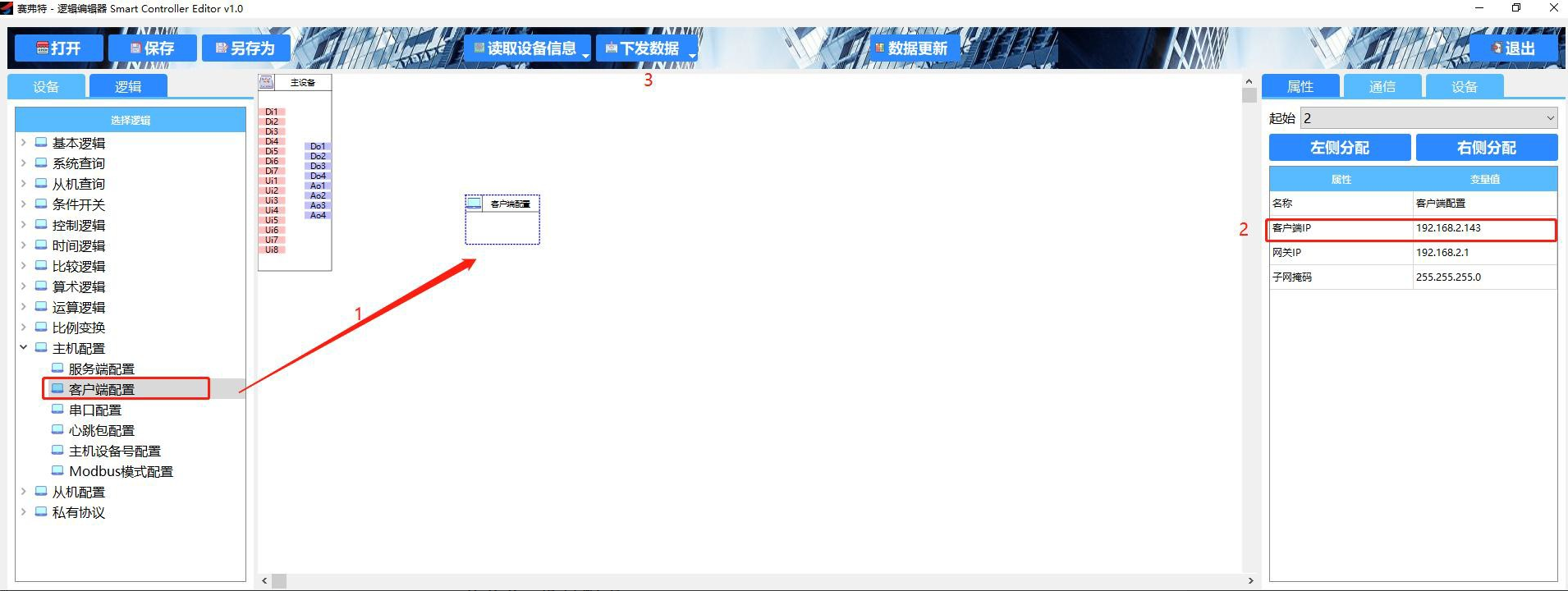

拖出“客户端配置”控件，修改客户端 IP、网关 IP 和子网掩码，点击“下发数据”按钮，选择“主机配置”进行下发，控制台会显示下发成功，需重启硬件才能生效，如图 77 所示；
![](/media/202509/0ce9422000fd408e8d4e2a4f9544bd114573.png)
图 77 客户端配置
### 8.9.3.串口配置

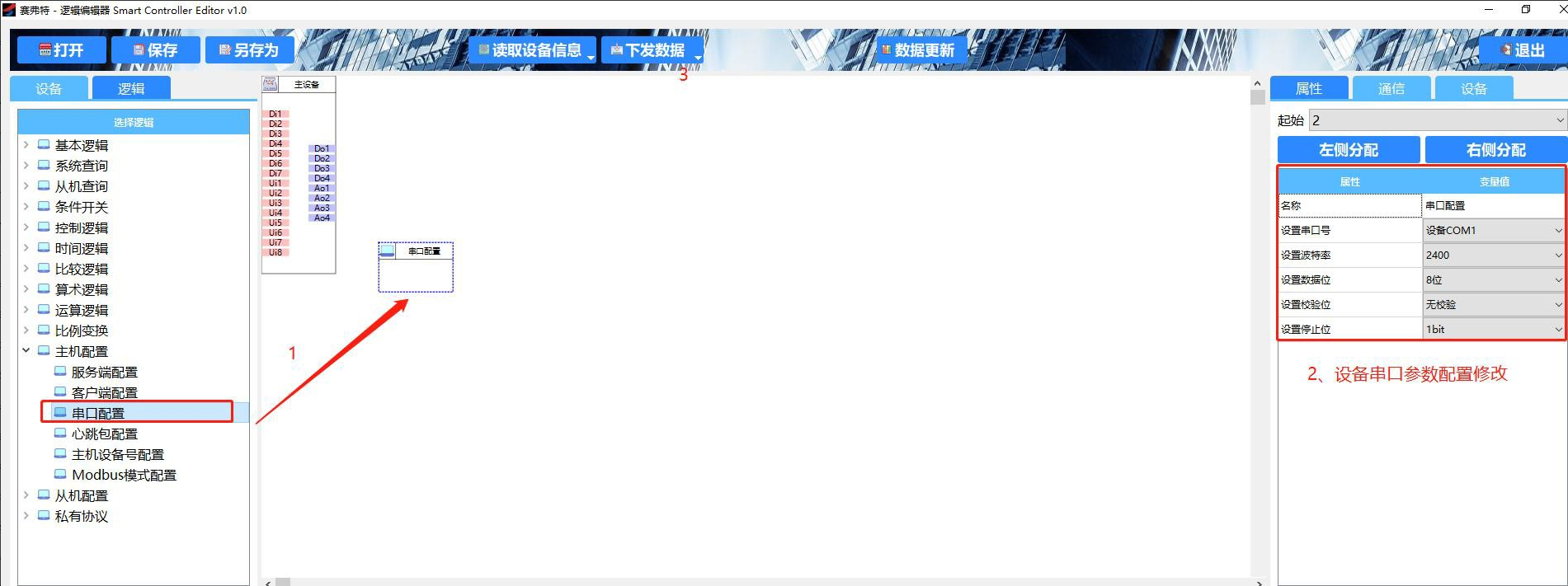

拖出“串口配置”控件，可选择需要修改的串口，设置相应的波特率、数据位、校验位和停止位，点击“下发数据”按钮，选择“主机配置”进行下发，控制台会显示下发成功，如图 78 所示；
![](/media/202509/58d2f44ea5944c98850415934f0d9c886844.png)
图 78 串口配置
### 8.9.4.心跳包配置
拖出“心跳包配置”控件，可修改心跳包数据和间隔时间，点击 “下发数据”按钮，选择“主机配置”进行下发，控制台会显示下发成功，如图 79 所示；
![](/media/202509/5544d97bdcf64fabafbb44a461d4b1f87847.png)
图 79 心跳包配置
### 8.9.5.主机设备号配置
拖出“主机设备号配置”控件，可修改主机设备号，点击“下发数据”按钮，选择“主机配置”进行下发，控制台会显示下发成功，需重启硬件才能生效，如图 80 所示；
![](/media/202509/705b4e00e6ba4c878c5e263febbd84b19932.png)
图 80 主机设备号配置
### 8.9.6.Modbus 模式配置

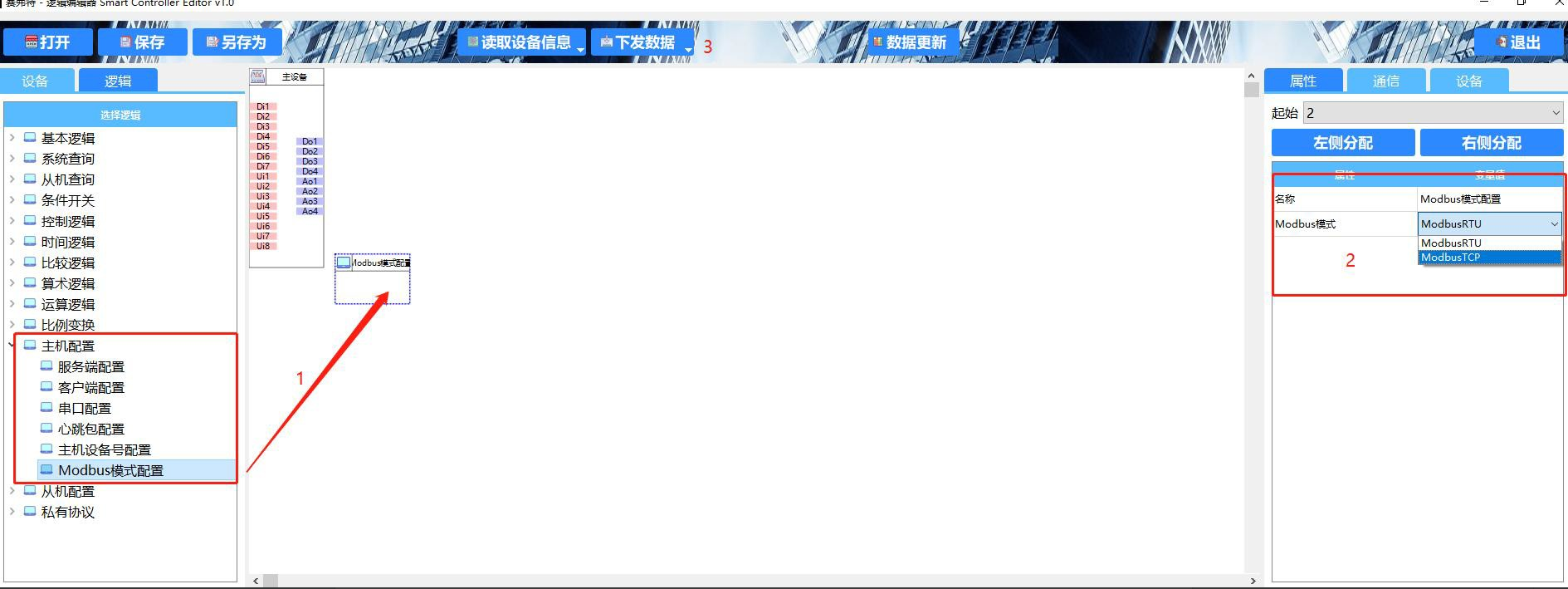

拖出“Modbus 模式配置”控件，可选择 ModbusRTU 或ModbusTCP，点击“下发数据”按钮，选择“主机配置”进行下发，控制台会显示下发成功,如图 81 所示；
![](/media/202509/499a6220cfc2486f99891821ff7774104181.png)
图 81 Modbus 模式配置
### 8.9.7.设备重启逻辑
在修改硬件相关配置信息后提示“需重启硬件生效”这时可在“主机配置”下，拖出“设备重启逻辑”在上位机软件上实现对硬件的重启
### 8.9.8.恢复出厂设置
如果想把设备恢复到出厂设置参数，可以点击“下发数据”的下拉菜单“恢复出厂”，恢复出厂设置之后可以通过设备信息查询查看出厂参数。
## 8.10.从机配置
### 8.10.1.从机地址配置

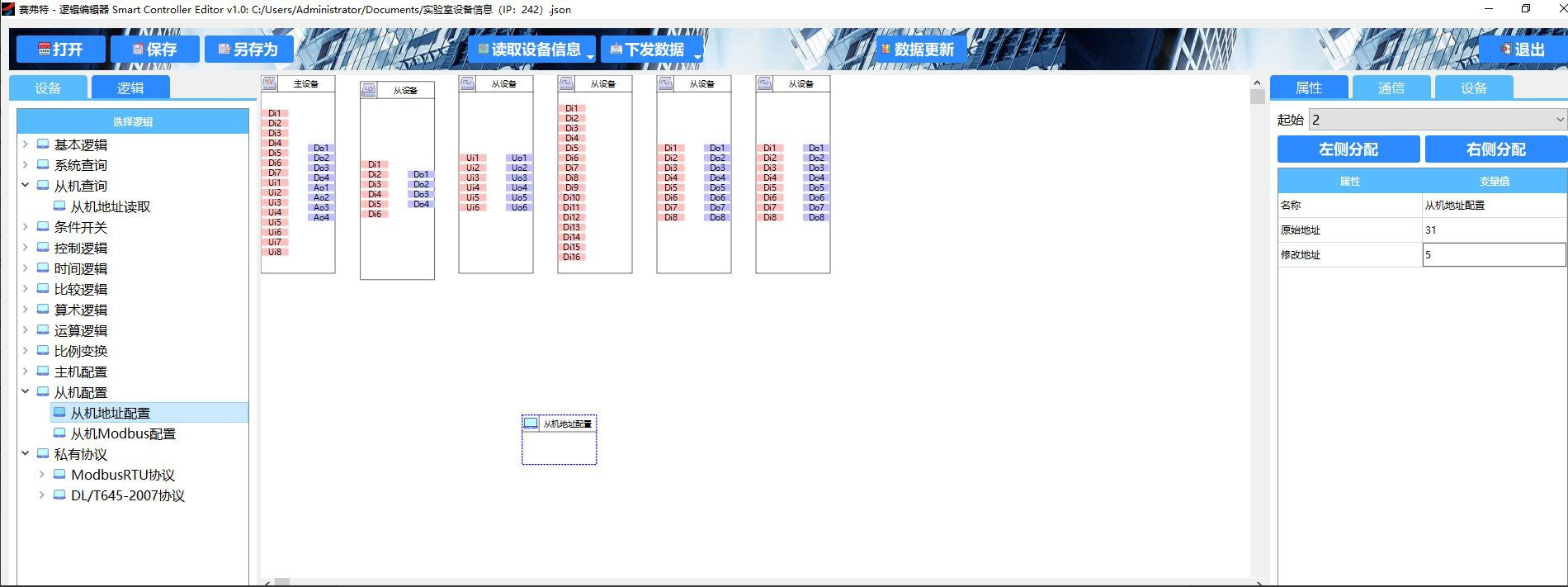

若需修改从机设备地址，可在“从机配置”中拖出“从机地址配置”输入原从机地址和要修改的从机地址，点击“下发数据”按钮，选择“从机配置”进行下发，控制台会显示下发成功，如图 82 所示；
![](/media/202509/a1f27de98c6848bc9b8a5a31482b7a5a1188.png)
图 82 从机地址配置
### 8.10.2.从机Modbus 配置

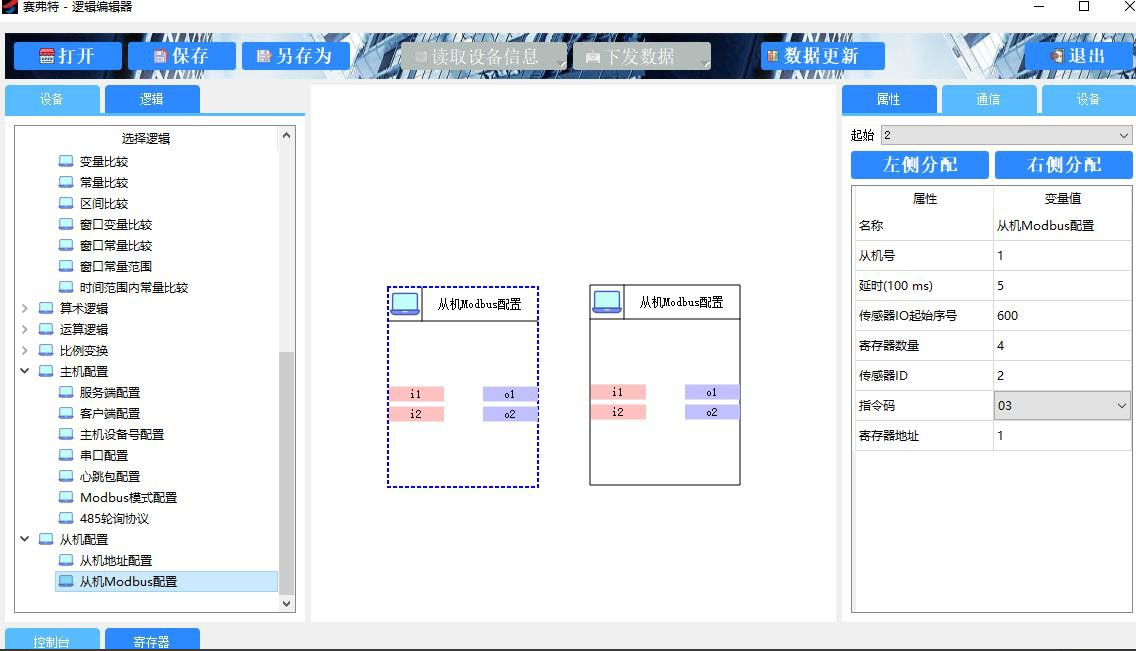

每个从机只能接一个传感器，寄存器长度不能超过 12 个字节，延时时间可设；
案例：从机 1 和从机 3 分别挂接两个传感器，返回 IO 起始地址分别为 600 和 620。
（若多个从机都接入 485 设备，在轮询下发时需单个依次下发），如图 83、84 所示；
![](/media/202509/6346b0679cd949f7a40cd547c0a195456333.png)
图 83 从机Modbus 配置
![](/media/202509/227fee2ebfa24bde8b60ff25e47730aa4224.png)
图 84 从机Modbus 参数配置
