## 9.1.485 轮询协议
主机最多可以挂 150 个传感器，每个传感器地址需不一样，因为设置的传感器离线超时时间为 20s,默认值为 0.5s。如果需要设置多个传感器的轮询协议，托出多个轮询协议进行设置统一下发即可。

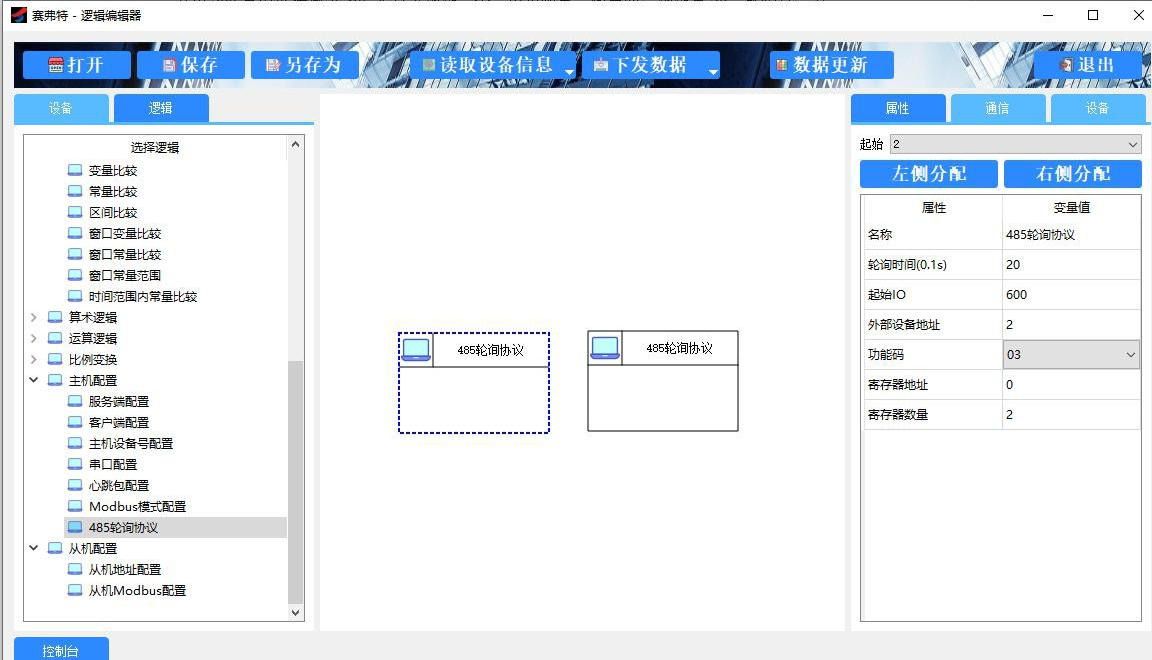

案例: 挂接一个温湿度传感器和modbus 电表，地址分别为 2 和 4,设置如图 85、86 所示；
![](/media/202509/54277813d23a40abbe2f2b5fb685acc86688.png)
图 85 温湿度传感器轮询读取
![](/media/202509/c68cb76608f04a8e92d9331650d5f0a06248.png)

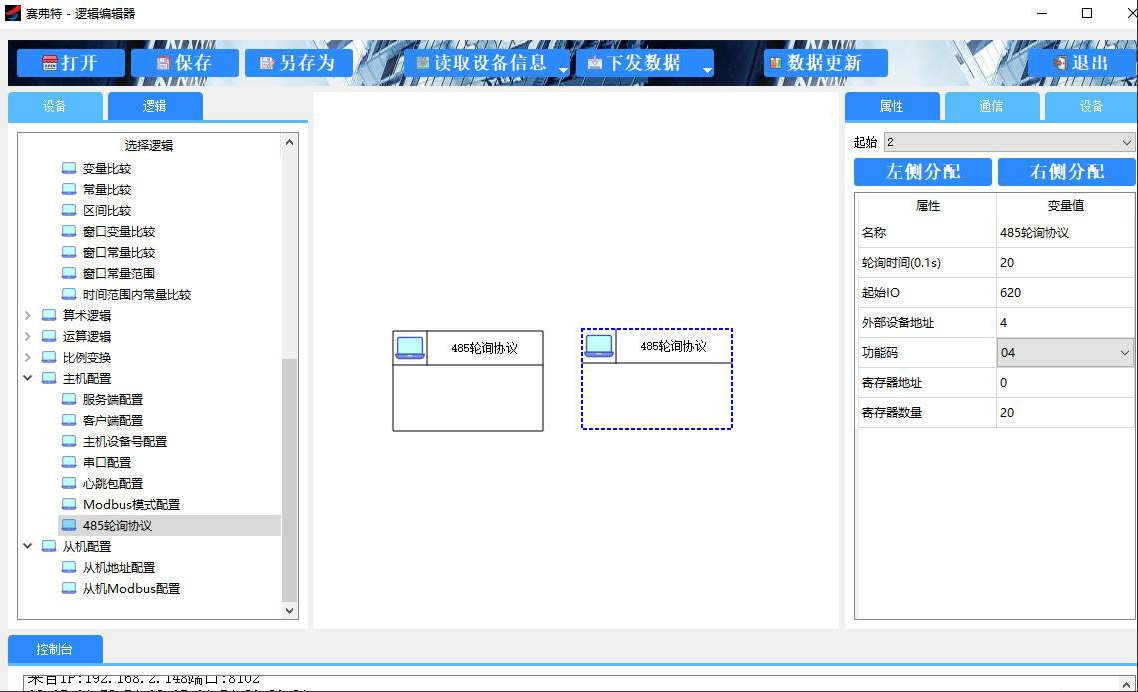

图 86 Modbus 电表读取轮询读取
注意：如果串口同时接传感器和逻辑编程工具，那么传感器地址不得与逻辑编程工具所在的主机地址冲突。
如若 485 设备需要控制，可在寄存器窗口找到对应 IO，右键选择“IO 模式弹窗”，图 87、88 所示；
例：IO-100
![](/media/202509/5ccd40337ed849ec90ee306d459d8dfe5874.png)

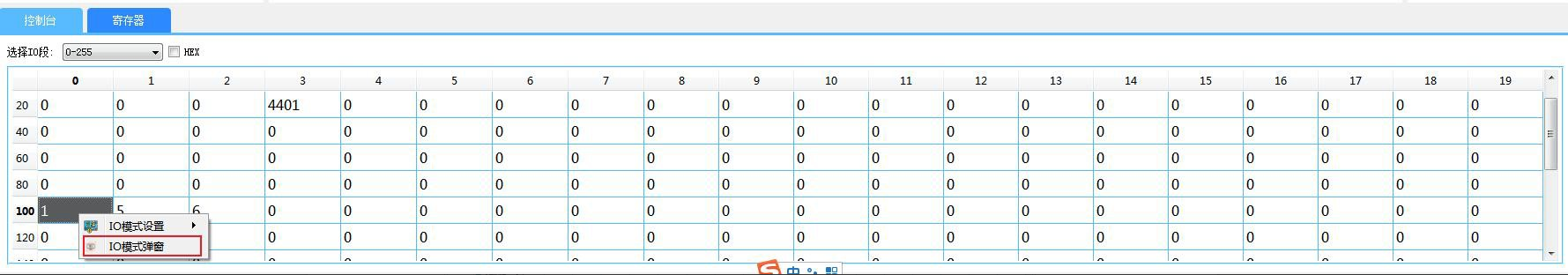

图 87 IO100 模式弹窗

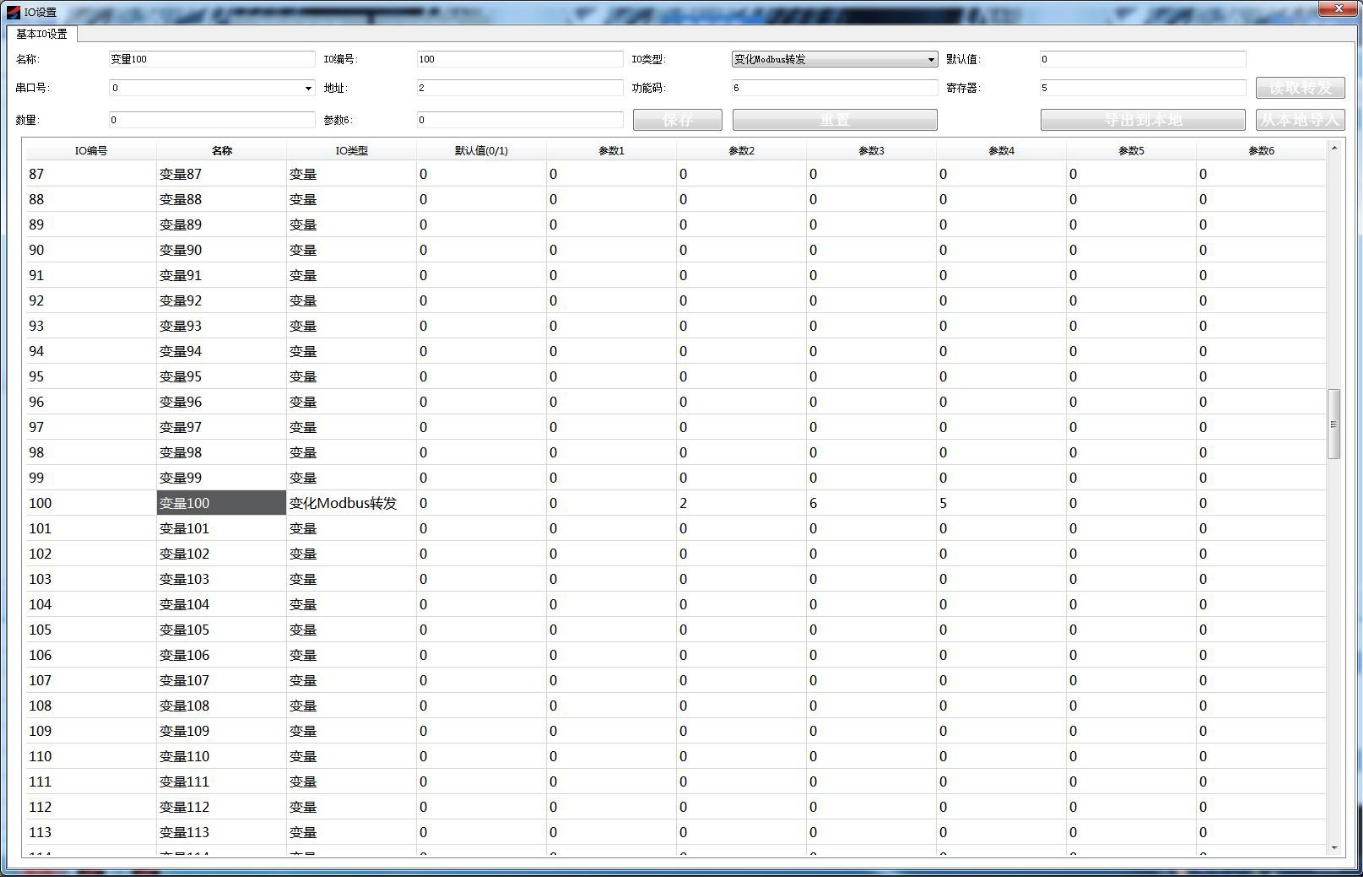

选择IO-100，将 IO 类型修改为“变化 modbus 转发”，点击“保存”，再次点击IO-100，填写“串口号、485 设备地址、功能码、寄存器号”再次保存即可；
![](/media/202509/f101630937e44a5694c256c23f022c038478.png)
图 88 Modbus 转发参数配置
修改完后，点击“下发数据”选择“转发下发”勾选“Modbus转发”，下发完成“控制台”显示相应信息，如图 89 所示；
![](/media/202509/d9eb8417d3ac43e0b7224b71c8be668f4581.png)

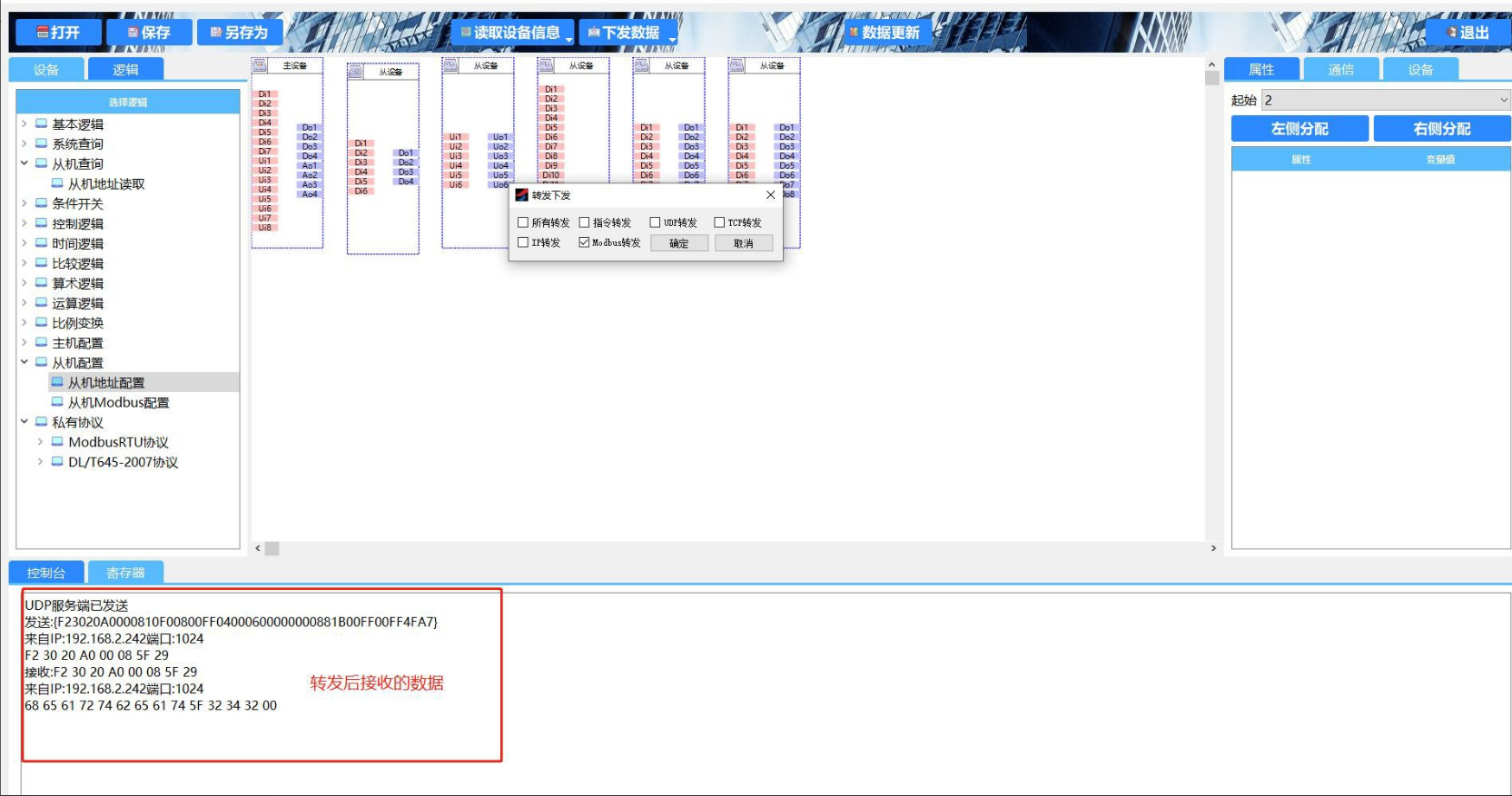

图 89 Modbus 转发后数据
## 9.2.DL645-2007 协议
### 9.2.1.Dl645-2007 读取
a）Dl645 读取通信地址
拖出”DL645 读取通信地址”控件，把逻辑属性分配好 IO 寄存器地址，写完后，点击“下发数据”勾选“DL645-2007 读取”进行下发，如图 90 所示；

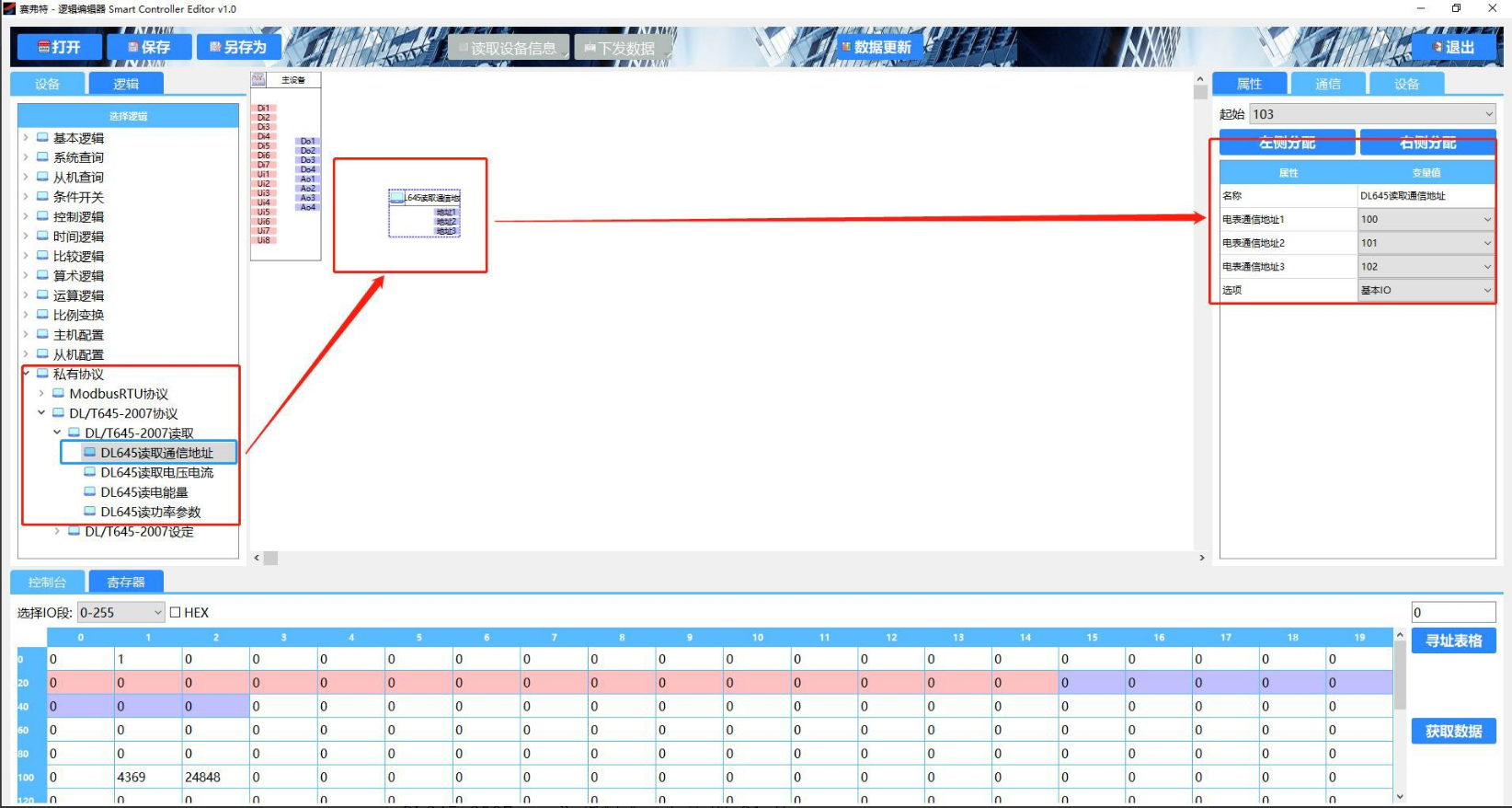

![](/media/202509/1caf352d9df24dfb8e2f9bea6c8f3f3e1033.png)
图 90 DL645 地址读取参数配置

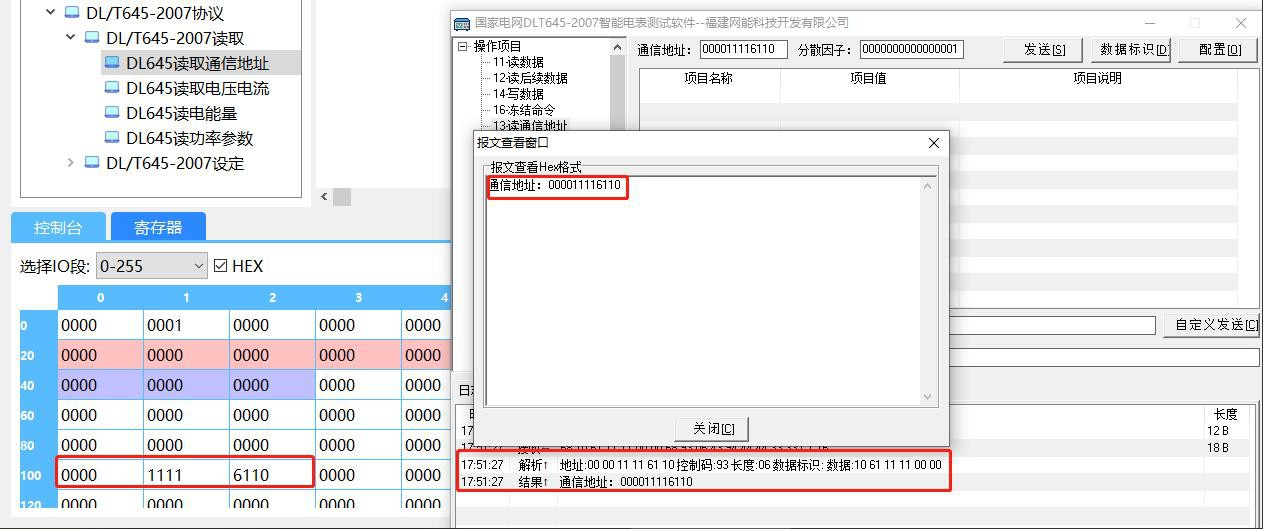

例:在电表地址 1IO 寄存器地址设为：100；电表地址 2IO 寄存器地址设为： 101 ； 电表地址 3IO 寄存器地址设为： 102 ， 与”DL645-2007.exe”相配合，如下图 91 所示；
![](/media/202509/38139d5ba42a4aa39bb45abafd437db24387.png)
图 91 电表地址读取数值
b）Dl645 读取电压电流

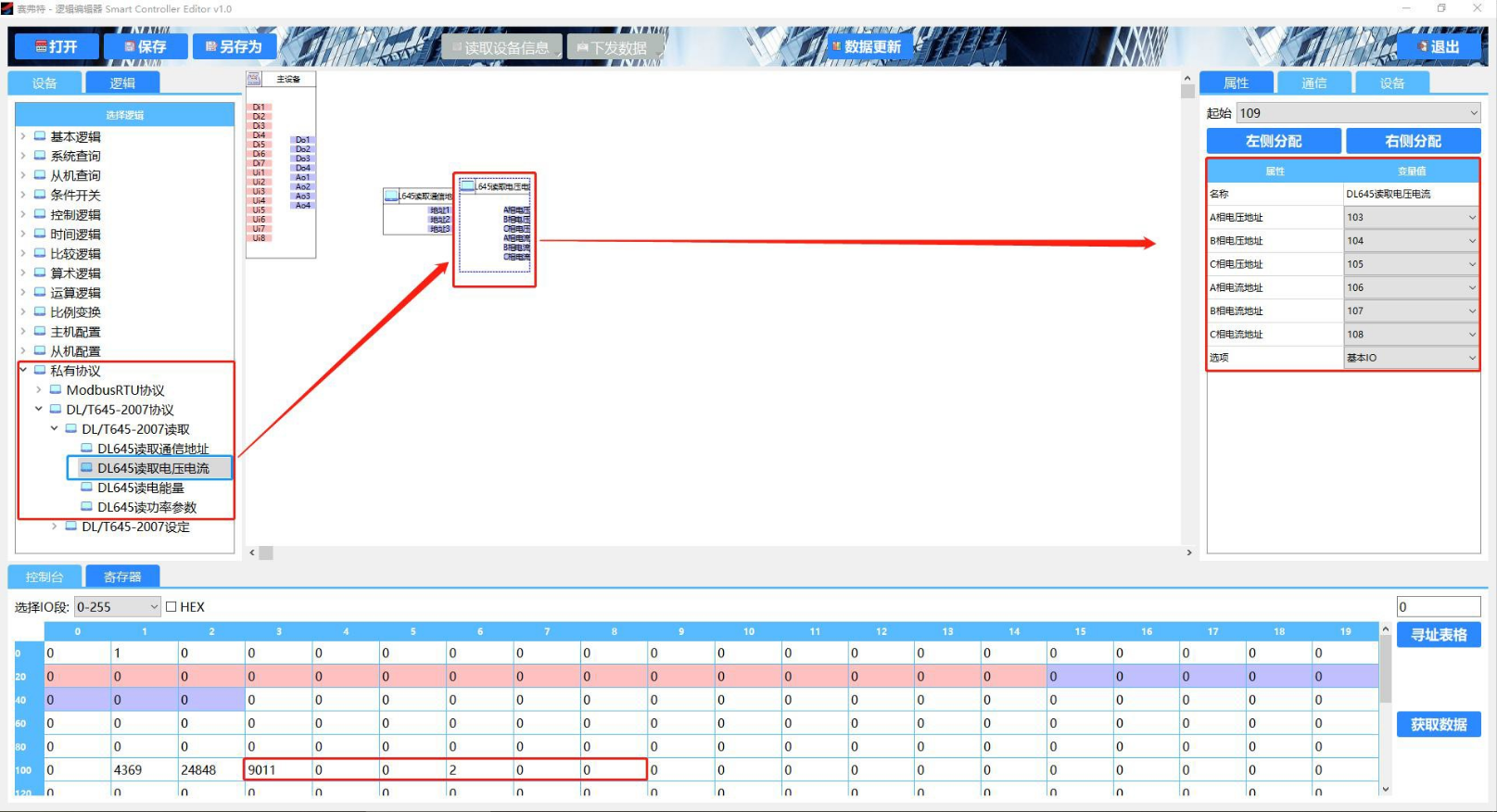

拖出”DL645 读取电压电流”控件，把逻辑属性分配好 IO 寄存器地址，写完后，点击“下发数据”勾选“DL645-2007 读取”进行下发，并分配好IO 寄存器地址，如下图 92 所示；
![](/media/202509/ab842fde7196450d9a97528a65a315559721.png)
图 92 电表读取电压电流数据
c）Dl645 读取电能量

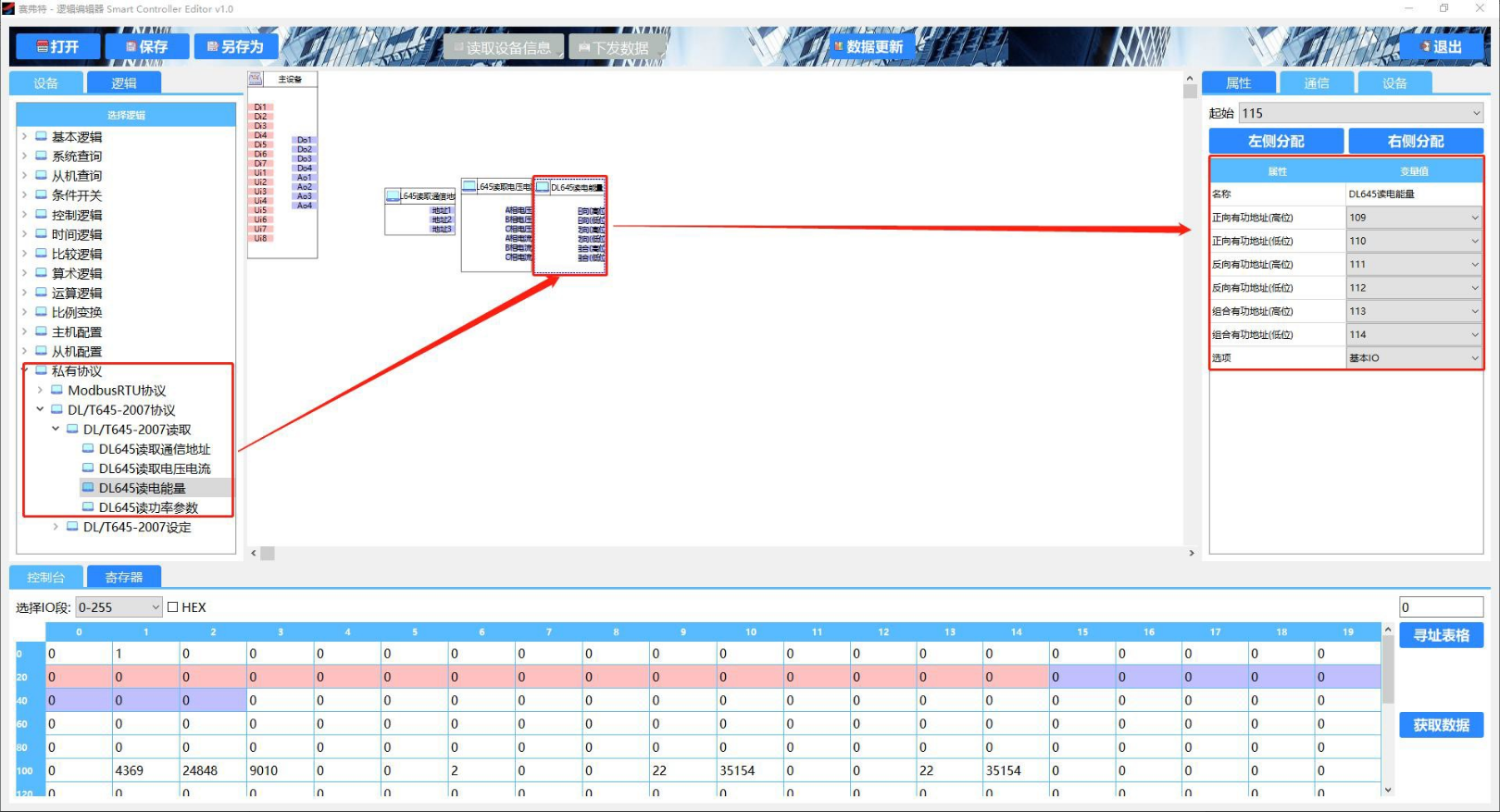

拖出”DL645 读取电能量”控件，把逻辑属性分配好 IO 寄存器地址，写完后，点击“下发数据”勾选“DL645-2007 读取”进行下发，并分配好IO 寄存器地址，如下图 93 所示；
![](/media/202509/823d5ca4bc2240e1bd8eb5ea558da6af5868.png)
图 93 电表读取电能量数据
d）Dl645 读功率参数

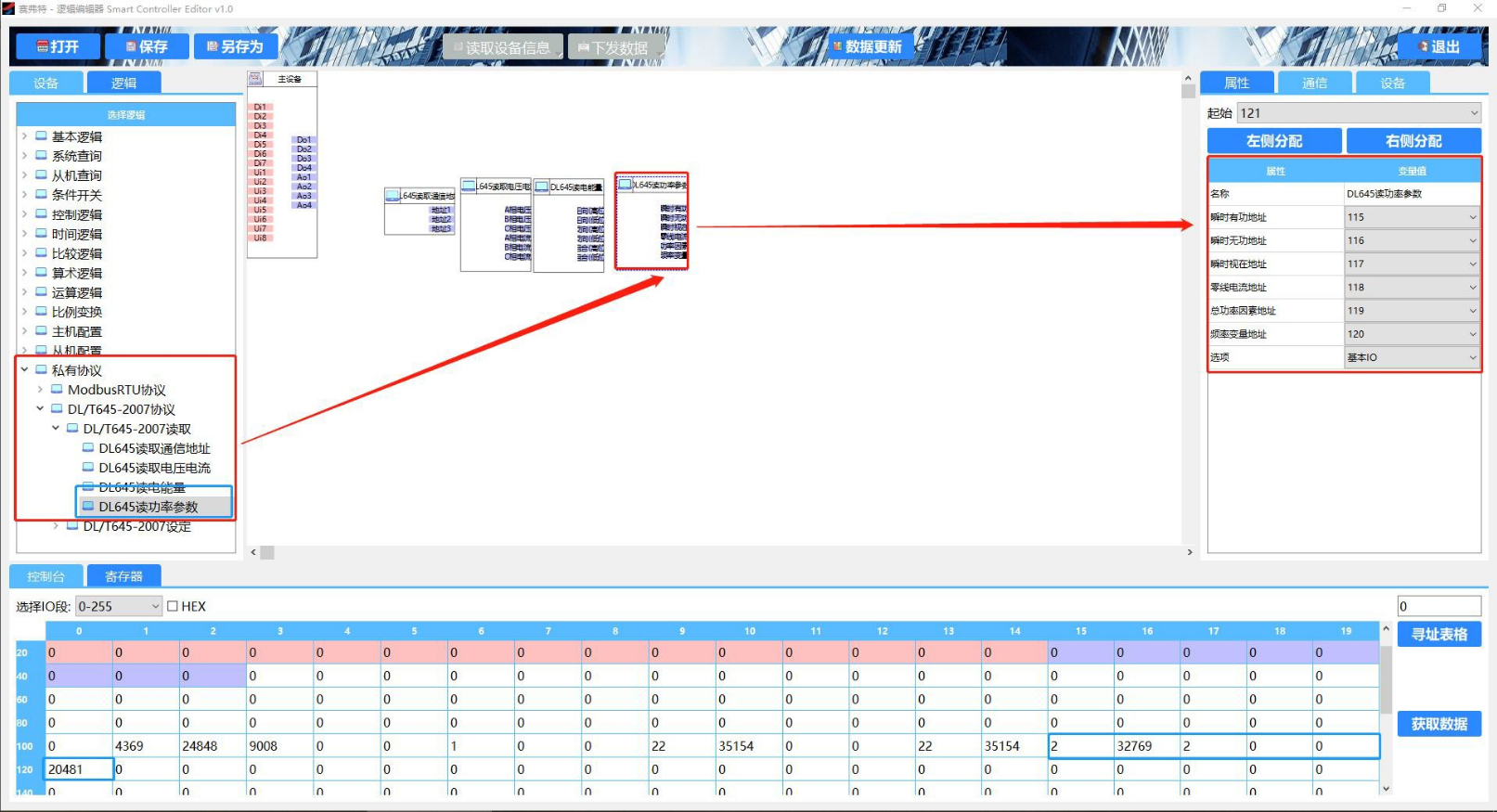

拖出”DL645 读取功率参数”控件，把逻辑属性分配好 IO 寄存器地址，写完后，点击“下发数据”勾选“DL645-2007 读取”进行下发，并分配好IO 寄存器地址，如下图 94 所示；
![](/media/202509/2338f010f0b846d2962db9a22b45c3ae1135.png)
图 94 电表读取功率参数数据
### 9.2.2.Dl645-2007 设定
a）Dl645 设定通信地址
拖出”DL645 设定通信地址”控件，把逻辑属性BCD 码写好（共 12 位）， 写完后， 点击“ 下发数据” 勾选“ DL645-2007 读取和 “DL645-2007 设定”进行下发，电表地址分配好IO 寄存器地址，并与”DL645-2007.exe”相配合如下图 95 所示
![](/media/202509/aeaef8bb3f234dfe9437f5f6e371b1936529.png)
图 95 电表设定通信地址配置
b）Dl645 设定电表速率

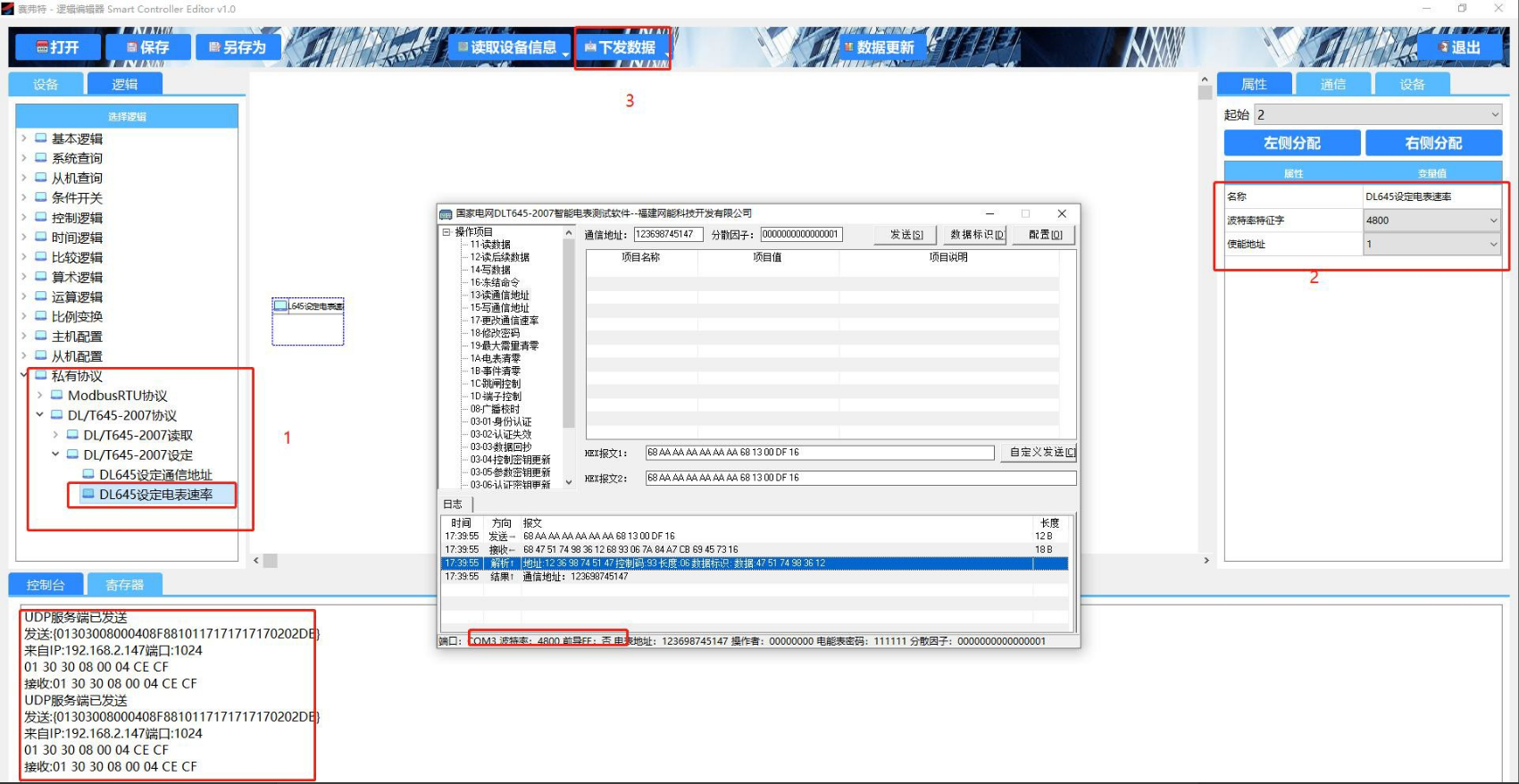

C）拖出”DL645 设定电表速率”控件，把逻辑属性波特率特征字写好， 写完后， 点击“ 下发数据” 勾选“ DL645-2007 读取和 “DL645-2007 设定”进行下发，电表地址分配好IO 寄存器地址，并与”DL645-2007.exe”相配合如下图 95 所示
![](/media/202509/55b6019a68754e12a55be0718d68b4414763.png)
图 96 电表设定比特率特征字配置
